Leitfaden für PCBA-Funktionstests: Wann man FCT verwenden sollte und wie man sich vorbereitet

Beim PCBA-Funktionstest handelt es sich um die Phase, in der eine gebaute Platine eingeschaltet und als funktionierendes Produkt und nicht nur als Ansammlung von Lötstellen überprüft wird. Eine Platine kann eine visuelle Prüfung bestehen, grundsätzlich elektrisch sauber erscheinen und dennoch ausfallen, wenn reale Signale, Schnittstellen oder Strombedingungen vorliegen. Aus diesem Grund ist ein PCBA-Funktionstest vor der Auslieferung, dem Pilotanlauf oder der Freigabe größerer Stückzahlen wichtig.

In der praktischen Fertigung dient diese Testphase dazu, zu bestätigen, dass sich die bestückte Platine unter einem definierten Aufbau so verhält, wie es das Design vorsieht. Das Ziel besteht nicht darin, alles für immer zu beweisen. Das Ziel besteht darin, bedeutsame Fehler auf Produktebene so früh zu erkennen, dass die Entwicklungs-, Beschaffungs- und Produktionsteams ohne eine langsame Feedbackschleife vor Ort reagieren können.

Ein guter Funktionstestplan verbessert auch die Lieferantenkommunikation. Wenn ein Team erklärt, was mit Strom versorgt, gemessen, programmiert oder stimuliert werden muss, kann die Fabrik Vorrichtungen, Kabel, Softwareschritte und Debug-Erwartungen effizienter vorbereiten. Dadurch wird die Übergabe an die Möglichkeiten zur Leiterplattenbestückung-Rezension viel sauberer.

In diesem Leitfaden wird erklärt, wo die Funktionsüberprüfung auf Platinenebene angebracht ist, wie sie sich von anderen Inspektionsmethoden unterscheidet, welche Design- und Vorrichtungsdetails frühzeitig überprüft werden sollten und wie man ein nützlicheres Paket vorbereitet, bevor man einen Lieferanten mit der Herstellung oder Validierung von Platinen beauftragt.

Was ein PCBA-Funktionstest bedeutet und wann er einen Mehrwert bietet

Bei einem PCBA-Funktionstest wird überprüft, ob die bestückte Platine unter kontrollierten Bedingungen ihre vorgesehene Aufgabe erfüllt. Im weiteren Sinne bedeutet Funktionsprüfung, dass das Verhalten anhand der erwarteten Ein- und Ausgänge überprüft wird, anstatt nur das Erscheinungsbild oder die isolierte Netzkontinuität zu überprüfen.

Diese Art von Test ist am nützlichsten, wenn das Produkt ein aussagekräftiges Leistungsverhalten aufweist, wie zum Beispiel:

• Schnittstellen, die korrekt kommunizieren müssen
• Analog- oder Sensorabschnitte, die eine Antwortvalidierung benötigen
• programmierte Geräte, die ordnungsgemäß gestartet oder konfiguriert werden müssen
• Stromschienen oder Schutzschaltungen, die nacheinander reagieren müssen
• Produktmerkmale, die nicht allein durch visuelle Inspektion beurteilt werden können

Das bedeutet nicht, dass jedes Board die gleiche Testtiefe benötigt. Eine einfache Controller-Karte muss möglicherweise nur eingeschaltet, programmiert und ein paar E/A-Prüfungen durchgeführt werden. Eine komplexere Platine erfordert möglicherweise Vorrichtungen, das Laden der Firmware, Kommunikationsprüfungen, analoge Messungen oder Schritte zur Systeminteraktion. Der richtige PCBA-Funktionstestumfang hängt vom Produktrisiko, den Debugkosten und davon ab, wie viel Vertrauen das Team vor der Auslieferung benötigt.

Wie sich der PCBA-Funktionstest von AOI und ICT unterscheidet

Die funktionale Verifizierung auf Board-Ebene wird oft zusammen mit AOI und ICT diskutiert, aber jede Methode beantwortet eine andere Frage. AOI sucht nach sichtbaren Montageproblemen. ICT prüft ausgewählte elektrische Bedingungen und Probleme auf Netzebene durch dedizierten Zugriff. Bei der Funktionsprüfung wird gefragt, ob sich die Platine tatsächlich so verhält, wie das Produkt, das sie sein soll.

Diese Unterscheidung ist wichtig, da eine Platine frühere Gates passieren und dennoch den tatsächlichen Betrieb versagen kann. Ein Mikrocontroller ist möglicherweise korrekt montiert, startet aber nicht, weil Konfiguration, Programmierung oder Peripherieinteraktion falsch sind. Eine Leistungsstufe sieht im AOI möglicherweise sauber aus, verhält sich jedoch schlecht, wenn Last oder Sequenzierung angewendet wird.

Wenn Ihr Team ein schnelles Framework für den umfassenderen Workflow benötigt, ist der vorhandene IKT vs. FCT vs. AOI-Inspektionsleitfaden ein nützlicher Begleiter. Für diesen Artikel ist der wichtige Punkt einfacher: Diese Testphase sollte als Produktverhaltens-Gate geplant werden und nicht als vager zusätzlicher Schritt, der am Ende hinzugefügt wird.

In vielen Builds hängt eine erfolgreiche Funktionsüberprüfung auch von früheren Designentscheidungen ab. Wenn Testpunkte nicht zugänglich sind, Anschlüsse schwer zu erreichen sind, die Handhabung der Firmware unklar ist oder die Platine umständliche manuelle Anschlüsse erfordert, wird die Funktionsphase langsamer und weniger wiederholbar. Deshalb gehört die Testplanung vorgelagert.

Bei Boards, die auch In-Circuit-Test verwenden, können die beiden Methoden zusammenarbeiten. IKT kann helfen, Montage- oder Netzprobleme schnell zu isolieren, während der abschließende Stromversorgungstest bestätigt, dass sich die Platine unter realistischen Betriebsbedingungen immer noch korrekt verhält.

Design- und Vorrichtungsdetails, die vor dem PCBA-Funktionstest überprüft werden müssen

Der beste Testablauf beginnt normalerweise, bevor die erste Vorrichtung gebaut wird. Teams sollten prüfen, ob die Board-, Firmware-Flow- und Schnittstellenannahmen tatsächlich wiederholbare Tests unterstützen, anstatt davon auszugehen, dass ein Techniker fehlenden Zugriff improvisieren wird.

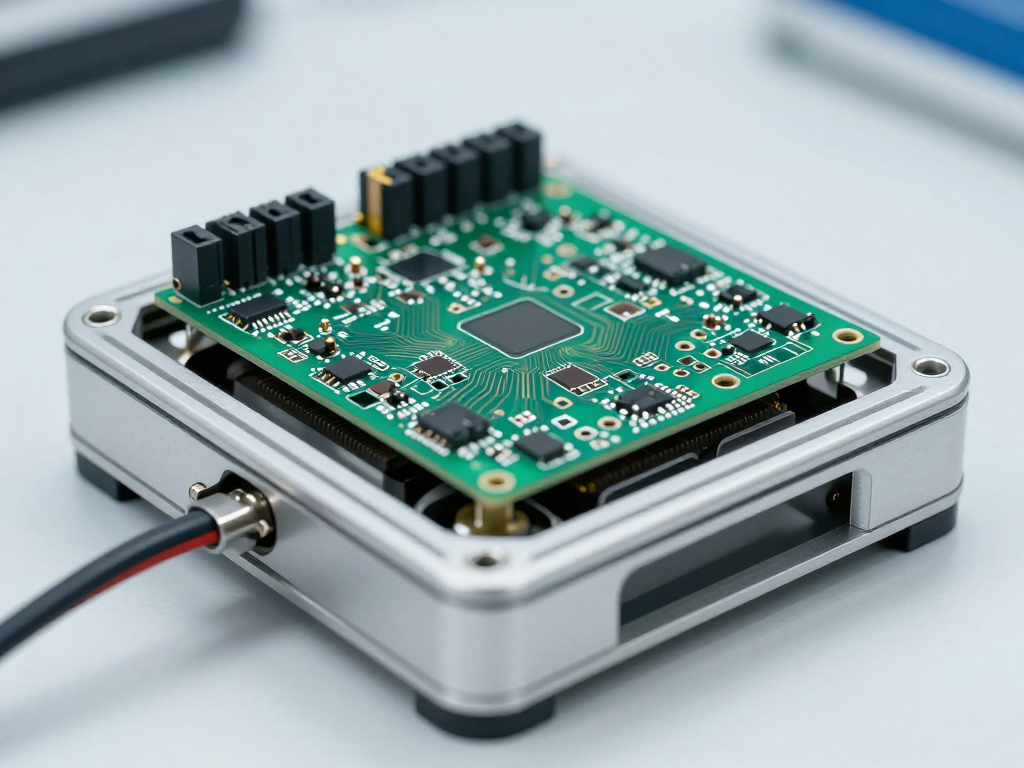

Eine stabile Halterung und zugängliche Anschlüsse erleichtern die Wiederholbarkeit der Stromversorgungsvalidierung vom Prototypenbau bis hin zu Produktionsprüfungen.

Zu den wichtigsten Punkten, die Sie frühzeitig überprüfen sollten, gehören:

• Stromeingangsmethode und sichere Startsequenz
• Anschlusszugang für die Signale, die gemessen oder stimuliert werden müssen
• Programmier- und Debug-Zugriff für Controller oder Speichergeräte
• Testpunkte für wichtige Schienen, Uhren oder Steuerknoten bei Bedarf
• Vorrichtungsausrichtung und Platinenunterstützung für wiederholten Kontakt
• Bestehens- oder Nichtbestehenskriterien, die klar genug sind, um konsistent ausgeführt zu werden

Der Fluss kann brüchig werden, wenn die Vorrichtung von instabilem Kontakt, unklaren Bedienerschritten oder Kabeln abhängt, die bei der Auslegung nie berücksichtigt wurden. Dies gilt insbesondere dann, wenn der Aufbau einer Nagelbettvorrichtung oder einer benutzerdefinierten Vorrichtung ähnelt, die zuverlässig auf wiederholten Einheiten landen muss.

Das Designteam sollte auch darüber nachdenken, ob der erwartete Testablauf für Prototypenbauten im Vergleich zu späteren Serienproduktionen realistisch ist. Frühe Prototypen erfordern möglicherweise mehr manuelle Interaktion. Eine produktionsorientierte Funktionsüberprüfung erfordert in der Regel eine sauberere Vorrichtungslogik, einen stabileren Zugriff und weniger Interpretationen durch den Bediener.

Häufige Probleme mit PCBA-Funktionstests, die den Prototypen- oder Produktionsaufbau verlangsamen

Viele Verzögerungen bei Funktionstests sind eher auf mangelnde Vorbereitung als auf fortgeschrittene technische Fehler zurückzuführen. Ein häufiges Problem besteht darin, dass Firmware-, Kalibrierungs- oder Konfigurationsannahmen undokumentiert bleiben, bis die Platinen im Werk eintreffen. Eine andere besteht darin, eine Platine zu entwerfen, die auf der Werkbank funktioniert, sich aber in einem wiederholbaren Produktionsaufbau nur schwer verbinden lässt.

Teams verlieren auch Zeit, wenn der Testablauf versucht, zu viele Fragen auf einmal zu beantworten. Wenn in der Abfolge Einleitung, Fehlerbehebung, Kalibrierung und Versandannahme in einem unklaren Ablauf vermischt werden, wird es schwieriger, Fehler zu diagnostizieren, und die Zykluszeit verlängert sich. Ein besserer Ansatz besteht darin, zu diesem Zeitpunkt zu entscheiden, was der Test beweisen muss, und die Logik auf dieses Ziel auszurichten.

Ein weiteres häufiges Problem ist das schwache Design-for-Test-Denken. Im weiteren Sinne besteht die Idee darin, die Überprüfung während der Herstellung praktisch zu machen und nicht nur theoretisch nach dem Bau der Platine möglich zu machen. Wenn Testzugriff, Vorrichtungsunterstützung oder Bedienerfluss während des Entwurfs ignoriert wurden, übernimmt der nachgelagerte Validierungsschritt diese Reibung.

Schließlich beschreiben einige Übergabepakete das Board, nicht jedoch die Testabsicht. Das Werk erhält möglicherweise Gerberdaten, Stücklistendaten und Baugruppendateien, verfügt aber dennoch nicht über die erforderlichen Informationen, um das Gerät sicher mit Strom zu versorgen, Code zu laden, Peripheriegeräte anzuschließen oder das Gut- und Nichtbestehen-Verhalten zu beurteilen. In diesem Fall wird die Funktionsvalidierung zu einer Klärungsschleife und nicht zu einem zuverlässigen Herstellungsschritt.

So bereiten Sie eine bessere Übergabe für Ihren PCBA-Partner vor

Eine nützliche Testübergabe sollte dem Lieferanten nicht nur helfen, zu verstehen, was der Vorstand ist, sondern auch, wie er ausgeübt werden sollte. Das bedeutet normalerweise, dass ein zusammenhängendes Paket gesendet wird, das die Assemblydateien mit den Testerwartungen verbindet.

Ein stärkeres Release-Paket für PCBA-Funktionstests umfasst häufig:

• aktuelle Baugruppendaten, Stücklisten und Platzierungsdateien für dieselbe Revision
• Firmware- oder Programmieranweisungen, wenn der Test vom geladenen Code abhängt
• Hinweise zu Anschlüssen, Kabeln oder Zubehör, die für den Testaufbau benötigt werden
• klare Einschaltsequenz und alle Sicherheitsbeschränkungen
• In dieser Phase gibt es messbare Erfolgs- oder Nichtbestehenskriterien für die Schlüsselprüfungen
• Hinweise dazu, was nur für Prototypen gedacht ist und was für die Produktion geeignet ist

Wenn Teams diesen Kontext frühzeitig teilen, kann der Lieferant sagen, ob die funktionale Überprüfung manuell bleiben, sich auf eine Vorrichtung konzentrieren oder in separate Debug- und Produktions-Gates aufgeteilt werden soll. Wenn Sie diese Diskussion vor dem Sperren des Build-Flows wünschen, ist der beste nächste Schritt normalerweise ein kurzes Gespräch über Kontaktseite.

FAQ zum PCBA-Funktionstest

Wann ist ein PCBA-Funktionstest sinnvoller als ein AOI?

Ein PCBA-Funktionstest ist sinnvoller, wenn das Hauptrisiko im Produktverhalten und nicht in der sichtbaren Lotqualität liegt. AOI kann viele Montagefehler erkennen, aber es kann nicht beweisen, dass ein mit Strom versorgtes Board im realen Gebrauch richtig startet, kommuniziert, erkennt oder reagiert.

Benötigt jede bestückte Platine den gleichen PCBA-Funktionstest?

Nein. Der richtige Funktionstestumfang hängt von der Produktkomplexität, dem Feldrisiko, den Debugkosten und dem Produktionsstadium ab. Für Prototypenplatinen wird häufig ein einfacherer Prozess verwendet als für stabile Volumenkonstruktionen.

Was sollte die Technik vorbereiten, bevor sie einen Lieferanten bittet, einen PCBA-Funktionstest durchzuführen?

Geben Sie mindestens die Platinenversion, die Stromversorgungsmethode, den Programmierablauf, die erforderlichen Verbindungen und konkrete Pass-/Fail-Kriterien an. Der Lieferant sollte nicht erraten müssen, wie der Vorstand ausgeübt werden soll.

Abschluss

Beim PCBA-Funktionstest muss sich eine bestückte Platine wie ein Produkt verhalten und nicht nur bestückt aussehen. Wenn Teams diese Phase frühzeitig planen, Zugriffs- und Vorrichtungsanforderungen während des Entwurfs überprüfen und den Lieferanten ein klareres Validierungspaket übergeben, verringern sie die Verwirrung zwischen Erstbau und Produktionsfreigabe.

Das ist der praktische Wert dieser Testphase: bessere Fehlersichtbarkeit, sauberere Übergabe und ein vorhersehbarerer Weg von der Montage zur nutzbaren Hardware.
