Mestre kretskortmontering: Prosess, feilsøking og beste praksis

I dagens raskt utviklende elektronikkindustri er kretskortmontering en hjørnestein i moderne enhetsproduksjon. Enten du utvikler forbrukergadgets, medisinsk utstyr eller industrielle automasjonssystemer, påvirker kvaliteten og påliteligheten til ditt trykte kretskort (PCB) direkte ytelse og levetid. Denne guiden går i dybden på prosessen med kretskortmontering, og dekker alt fra standard montering av stive kretskort til avansert HDI-kretskortmontering og integrasjon av fleksible kretskort. Vi vil også dele essensielle tips for å sikre suksess i ditt neste elektronikkprosjekt.

Hva er kretskortmontering?

Kretskortmontering, ofte forkortet som PCBA, refererer til prosessen med å montere elektroniske komponenter på et bart trykt kretskort. I motsetning til PCB-fabrikasjon – som involverer å lage det fysiske kortet med kobberspor – fokuserer montering på å fylle kortet med motstander, kondensatorer, integrerte kretser (IC-er), kontakter og andre deler som gir liv til kretsen.

Det brukes flere typer kort i denne prosessen:

• Montering av stive kretskort: Den vanligste typen, laget av faste substratmaterialer som FR-4.
• Fleksible kretskort: Laget av bøyelige polymerfilmer som polyimid, som tillater bøying og folding.
• HDI-kretskortmontering: Kort med høy tetthet av sammenkoblinger (High-Density Interconnect) med finere linjer, mindre vias og høyere tilkoblingstetthet.

Hver variant tjener unike applikasjoner, men alle følger en strukturert arbeidsflyt for montering designet for presisjon og repeterbarhet.

Prosessen for kretskortmontering: Steg for steg

Å forstå hele livssyklusen til kretskortmontering hjelper ingeniører og produktdesignere med å ta informerte beslutninger. Her er en oversikt over de viktigste stadiene:

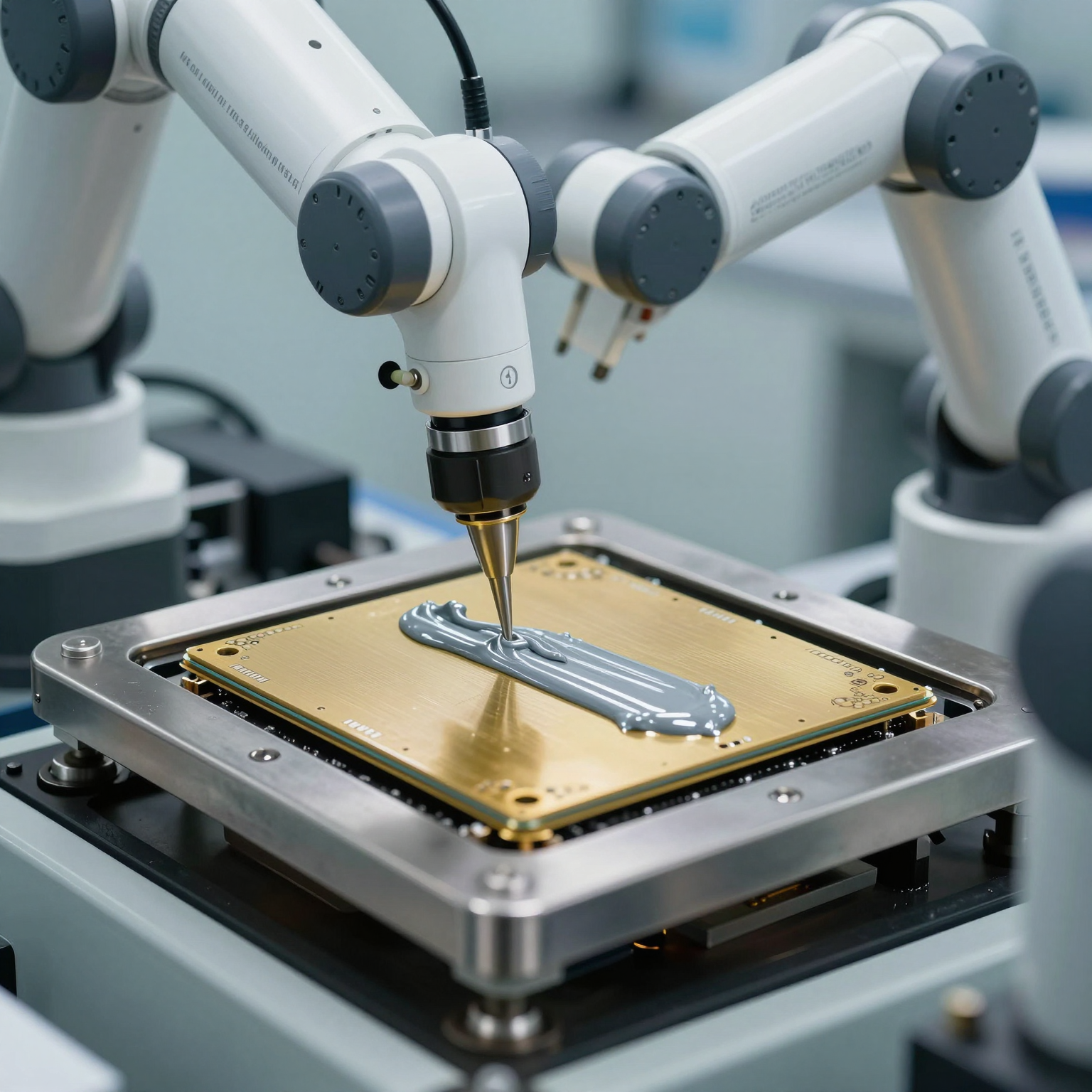

1. Påføring av loddepasta

Det første trinnet i montering med overflatemonteringsteknologi (SMT) er å påføre loddepasta på PCB-pads der komponenter skal plasseres. En sjablong i rustfritt stål sikrer presis avsetning bare på de utpekte områdene.

Loddepasta er en blanding av små loddepartikler og flussmiddel, som renser metalloverflater under omsmelting (reflow) og fremmer sterke elektriske forbindelser. Ensartethet og nøyaktighet i dette stadiet er kritisk – for mye eller for lite pasta kan føre til defekter som brodannelse eller "tombstoning".

2. Komponentplassering

Når pastaen er påført, plasserer automatiserte pick-and-place-maskiner overflatemonterte komponenter (SMD-er) på kortet. Disse maskinene bruker visjonssystemer for å justere komponenter nøyaktig, selv for IC-er med ultra-fin pitch.

For komplekse design som involverer HDI-kretskortmontering, må komponentplassering ta hensyn til trange avstander og mikrovias. Feiljustering her kan kompromittere signalintegritet og termisk styring.

Gjennomhullskomponenter (Through-hole) settes vanligvis inn senere, enten manuelt eller via automatisert innsettingsutstyr, avhengig av volum og kompleksitet.

3. Reflow-lodding

Etter plassering går kortet inn i en reflow-ovn der kontrollert varme smelter loddepastaen og danner permanente elektriske og mekaniske bindinger. Temperaturprofilen – forvarming, bløtlegging (soak), topp og kjølefaser – må kalibreres nøye basert på komponentene og kortmaterialet.

For sammenstillinger av fleksible kretskort kreves spesiell forsiktighet på grunn av lavere termisk toleranse for polyimidsubstrater. Overdreven varme kan forårsake vridning eller delaminering, så optimaliserte profiler ved bruk av nitrogenanrikede ovner brukes ofte.

4. Inspeksjon og testing

Inspeksjon etter lodding er avgjørende for å oppdage feil tidlig. Automatisk optisk inspeksjon (AOI) sjekker for manglende komponenter, feiljusteringer, loddebroer og utilstrekkelige fileter.

Røntgeninspeksjon kan brukes for skjulte skjøter, spesielt i HDI-kretskortmontering med begravde vias eller Ball Grid Array (BGA)-pakker. Funksjonstesting verifiserer deretter at det monterte kortet fungerer i henhold til designspesifikasjonene.

Implementering av en robust 6-trinns kvalitetskontrollprosess forbedrer avkastningsraten betydelig og reduserer feil i feltet.

5. Gjennomhullsmontering (Hvis nødvendig)

Mens mange moderne design utelukkende er avhengige av SMT, krever noen applikasjoner fortsatt gjennomhullsteknologi (THT) for tilkoblinger med høy pålitelighet eller større komponenter som transformatorer og kontakter.

I THT settes ledere inn gjennom borede hull og loddes på motsatt side, vanligvis via bølgelodding eller selektiv lodding. Dette øker tid og kostnader, men forbedrer holdbarheten i tøffe miljøer.

For kort med blandet teknologi betyr rekkefølgen noe: SMT-komponenter behandles vanligvis først, etterfulgt av THT, for å unngå skade på allerede monterte deler.

6. Sluttrengjøring og belegg

Rester fra flussmiddel og håndtering kan påvirke langsiktig pålitelighet, spesielt i fuktige eller korrosive miljøer. Sluttrengjøring fjerner forurensninger, mens konformt belegg (conformal coating) påfører et beskyttende lag (f.eks. akryl, silikon eller uretan) over hele kortet.

Dette trinnet er spesielt viktig for applikasjoner med fleksible kretskort utsatt for fuktighet eller vibrasjon, for eksempel wearables eller bilsensorer.

Typer kretskort i montering

Ikke alle kretskort er skapt like. Valg av riktig type avhenger av applikasjonens mekaniske, miljømessige og ytelsesmessige krav.

Montering av stive kretskort

De fleste forbrukerelektronikk bruker montering av stive kretskort på grunn av stabilitet, enkel produksjon og lave kostnader i skala. Disse kortene beholder formen under stress og støtter tette komponentoppsett.

Vanlige bruksområder inkluderer stasjonære datamaskiner, strømforsyninger og husholdningsapparater. De mangler imidlertid fleksibilitet og kan ikke brukes i kompakte eller buede rom.

Tips: Bruk standardiserte fotavtrykk og unngå for trange klaringer for å redusere produksjonskomplikasjoner.

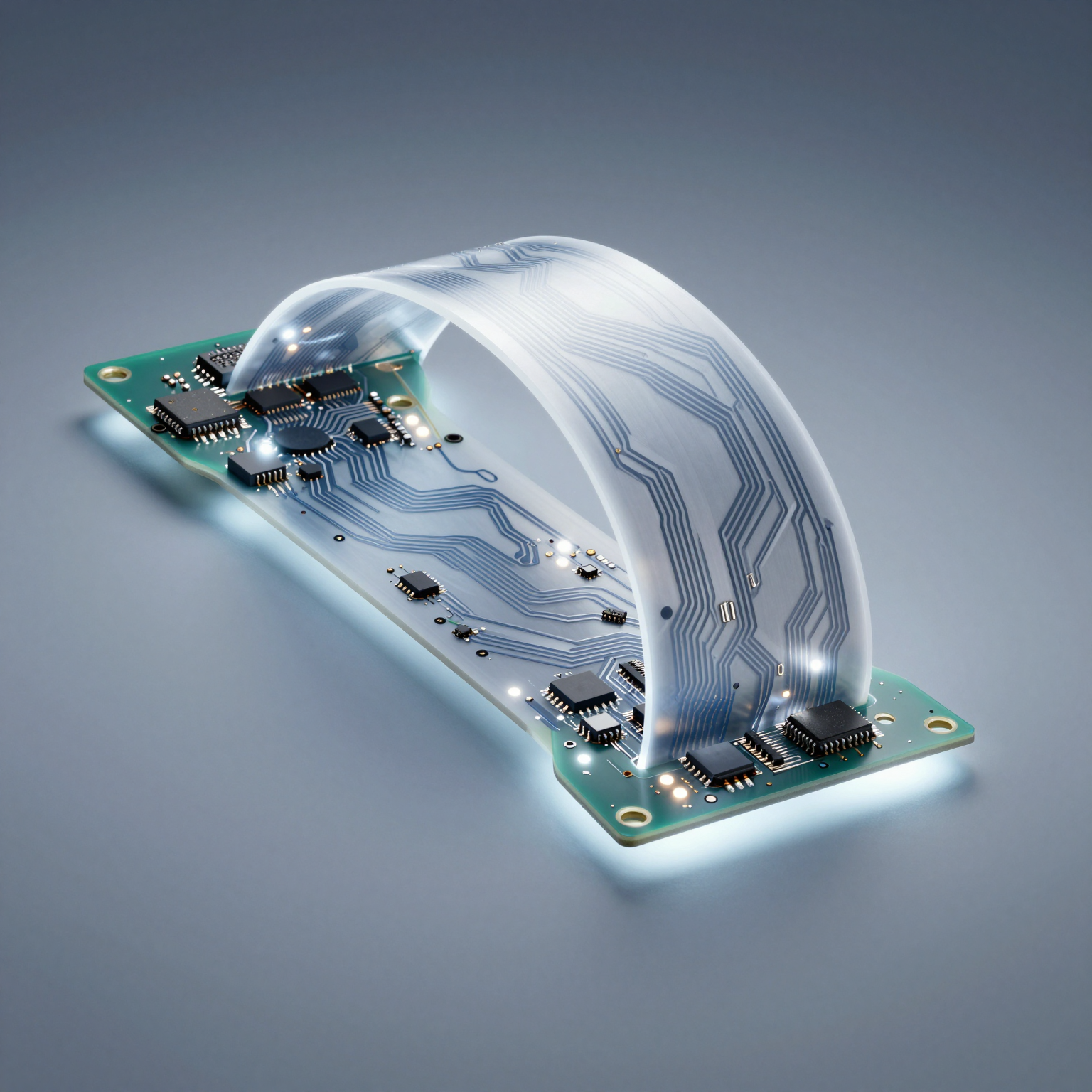

Fleksible kretskort

Løsninger med fleksible kretskort muliggjør innovative design der plass og vekt er begrensninger. De kan bøyes, brettes og vris, noe som gjør dem ideelle for sammenleggbare smarttelefoner, medisinske implantater og romfartssystemer.

Montering av fleksible kort byr imidlertid på utfordringer:

• Håndtering krever spesialiserte inventar for å forhindre skade.
• Registreringsmerker må være tydelig definert for nøyaktig justering.
• Avstivere kan legges til for å støtte tunge komponenter.

Designere bør følge beste praksis for design av fleksible PCB for å sikre produserbarhet og pålitelighet.

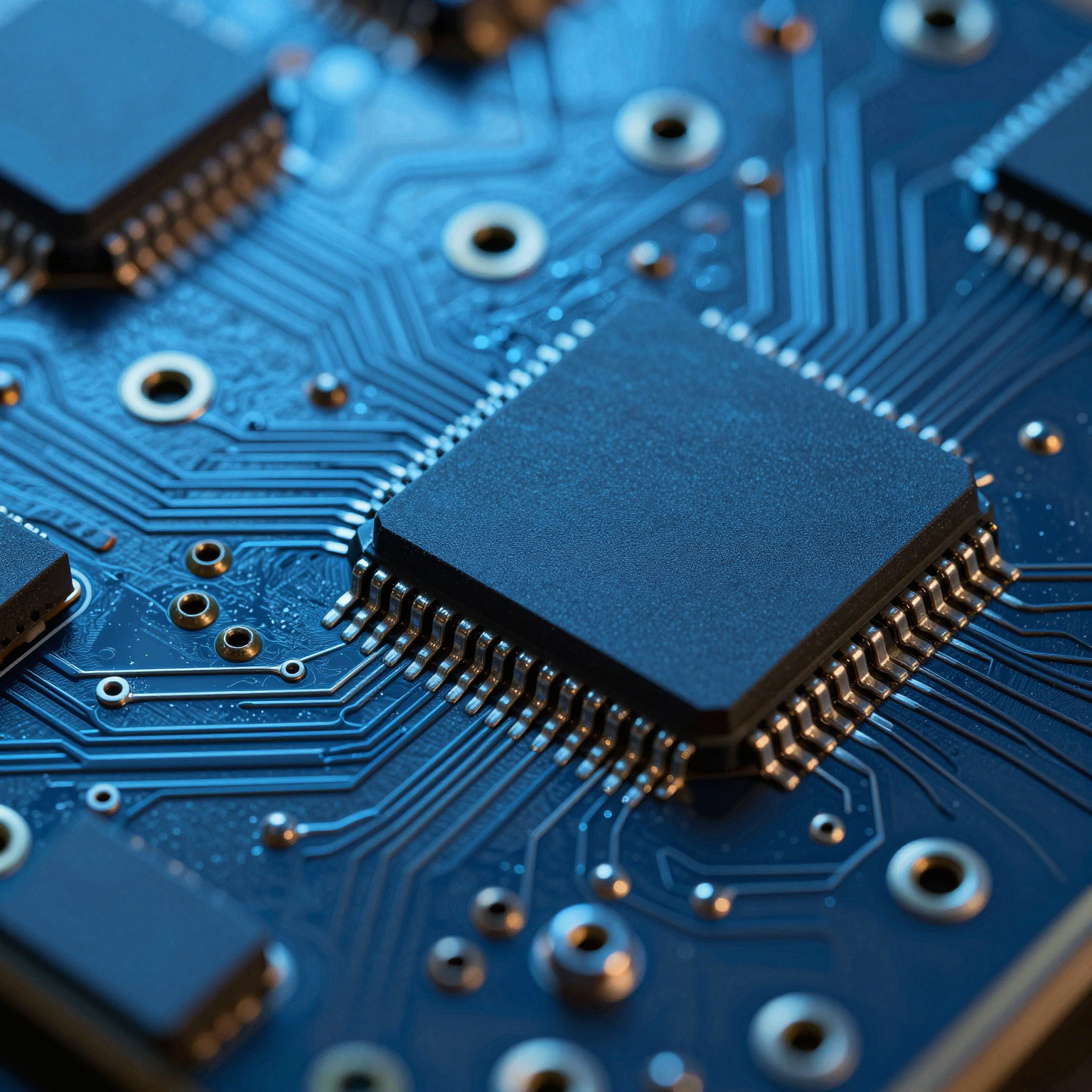

HDI-kretskortmontering

HDI-kretskortmontering støtter miniatyrisering gjennom teknologier som mikrovias, blinde/begravde vias og finere sporbredder. HDI-kort pakker mer funksjonalitet inn i mindre fotavtrykk – kritisk for smarttelefoner, nettbrett og IoT-enheter.

Viktige fordeler:

• Forbedret signalintegritet
• Redusert elektromagnetisk interferens (EMI)
• Forbedret termisk ytelse

Men HDI kommer med strammere toleranser og høyere kostnader. Produksjon krever avansert bildebehandling, laserboring og presise lamineringsprosesser.

For å lære mer om fremtidige trender, les vår artikkel om HDI PCB-teknologi som former neste generasjons elektronikk.

Essensielle tips for vellykket kretskortmontering

Selv med avanserte maskiner og dyktige teknikere kan dårlige designvalg avspore en ellers jevn prosess for kretskortmontering. Følg disse eksperttipsene for å forbedre resultatene:

1. Design for Manufacturability (DFM)

Samarbeid alltid med din PCB-monteringsprodusent tidlig i designfasen. DFM-gjennomganger fanger opp potensielle problemer som utilstrekkelig avstand, ikke-standard hullstørrelser eller problematisk komponentorientering før produksjonen starter.

Bruk anbefalte landingsmønstre, overhold regler for minimum spor/mellomrom, og tillat tilstrekkelig klaring rundt høye komponenter for tilgang til omarbeiding (rework).

2. Velg riktig overflatefinish

Overflatebehandlinger beskytter kobberputer mot oksidasjon og sikrer god loddbarhet. Vanlige alternativer inkluderer:

• HASL (Hot Air Solder Leveling): Kostnadseffektivt, men ikke ideelt for komponenter med fin stigning (pitch).
• ENIG (Electroless Nickel Immersion Gold): Flat overflate, utmerket for BGA og HDI.
• OSP (Organic Solderability Preservative): Enkelt og miljøvennlig, men kort holdbarhet.

For HDI-kretskortmontering foretrekkes ENIG eller nedsenkingssølv på grunn av flathet og pålitelighet.

Lær mer i vår omfattende guide for PCB-overflatebehandling.

3. Optimaliser panelisering

Når du produserer flere små kort, øker panelisering effektiviteten. For fleksible kretskort-oppsett, vurder utbrytningstapper eller risseliner for enkel depanelisering uten å skade delikate kretser.

Unngå å plassere sensitive komponenter nær kanter eller fresekanaler for å forhindre spennings sprekker.

4. Implementer strenge testprotokoller

Ikke hopp over funksjonstesting – selv prototyper drar nytte av grunnleggende kontinuitets- og strømsjekker. In-circuit testing (ICT) og flying probe verifiserer individuelle komponenter, mens boundary scan (JTAG) hjelper med å feilsøke komplekse digitale systemer.

Par testing med datalogging for å spore feilmoduser og foredle fremtidige design.

5. Samarbeid med en pålitelig leverandør

Komponentmangel og forfalskede deler plager elektronikforsyningskjeden. Arbeid med en pålitelig partner som tilbyr transparent innkjøp av elektroniske komponenter og sporbarhet.

En anerkjent produsent vil gi fullstendig dokumentasjon, inkludert RoHS-samsvar, lotnumre og testrapporter.

Utforsk hvordan profesjonelle PCB-monteringstjenester strømlinjeformer utvikling og reduserer tid til markedet.

Fremvoksende trender innen kretskortmontering

Landskapet for kretskortmontering fortsetter å utvikle seg med nye materialer, prosesser og integrasjonsteknikker.

• Økt bruk av Flex-Rigid-kort: Kombinasjon av stive og fleksible lag i én sammenstilling muliggjør 3D-emballasje og eliminerer kontakter.
• Miniatyrisering via innebygde komponenter: Aktive og passive komponenter innebygd i PCB-substratet reduserer fotavtrykk og forbedrer ytelsen.
• AI-drevet kvalitetssikring: Maskinlæringsalgoritmer analyserer AOI- og røntgenbilder raskere og mer nøyaktig enn mennesker.
• Bærekraftig produksjon: Blyfritt lodd, resirkulerbare substrater og energieffektive prosesser blir standard.

Å være i forkant betyr å omfavne innovasjon samtidig som strenge kvalitetsstandarder opprettholdes.

Konklusjon

Kretskortmontering er mye mer enn bare å feste deler til et kort – det er en sofistikert blanding av ingeniørkunst, presisjon og kvalitetskontroll. Enten du jobber med tradisjonell montering av stive kretskort, nyskapende HDI-kretskortmontering eller innovative fleksible kretskort-design, gir forståelse av hele prosessen bedre beslutningstaking.

Ved å følge beste praksis – fra DFM og valg av overflatefinish til samarbeid med erfarne produsenter – kan du oppnå høy avkastning, overlegen pålitelighet og raskere produktlanseringer.
