Forstå elektronikkmontering: Prosess, metoder og beste praksis

I dagens hyperkoblede verden er elektroniske enheter overalt – fra smarttelefoner og smartklokker til medisinsk utstyr og selvkjørende kjøretøy. Bak hver fungerende gadget ligger et komplekst nettverk av kretser og komponenter satt sammen gjennom en presis og svært teknisk prosess kjent som elektronikkmontering. Denne kritiske fasen forvandler bare kretskort (PCB) til fullt operative elektroniske systemer som driver innovasjon på tvers av bransjer.

Men hva er egentlig elektronikkmontering, og hvorfor er det viktig? Enten du er en ingeniør som designer neste banebrytende enhet eller en bedriftsleder som søker produksjonspartnere, kan forståelse av denne prosessen ha betydelig innvirkning på produktkvalitet, tid til markedet og kostnadseffektivitet.

Hva er elektronikkmontering?

Elektronikkmontering refererer til prosessen med å montere og koble elektroniske komponenter til et trykt kretskort (PCB) for å lage en funksjonell enhet, ofte referert til som PCBA (Printed Circuit Board Assembly). Det går utover enkel lodding; det involverer en rekke nøyaktig kontrollerte trinn, inkludert komponentplassering, lodding, inspeksjon, testing og endelig validering.

Dette stadiet bygger bro mellom PCB-fabrikasjon – der det fysiske kortet produseres – og det ferdige elektroniske produktet som er klart for integrering i sluttbrukerenheter. Nøyaktigheten og påliteligheten til elektronikkmontering påvirker direkte ytelsen, holdbarheten og sikkerheten til sluttproduktet.

Moderne elektronikkmontering utnytter automatisering, robotikk og avanserte materialer for å håndtere stadig mindre komponenter og design med høy tetthet. Etter hvert som forbrukernes etterspørsel driver frem mindre, raskere og kraftigere elektronikk, må produsenter ta i bruk banebrytende teknikker for å møte disse utfordringene.

Nøkkelstadier i elektronikkmonteringsprosessen

Arbeidsflyten for elektronikkmontering følger vanligvis en standardisert sekvens designet for å sikre konsistens og kvalitet. Selv om det finnes variasjoner avhengig av komponenttype og kortkompleksitet, inkluderer de fleste prosesser følgende kjernestadier:

1. Påføring av loddepasta

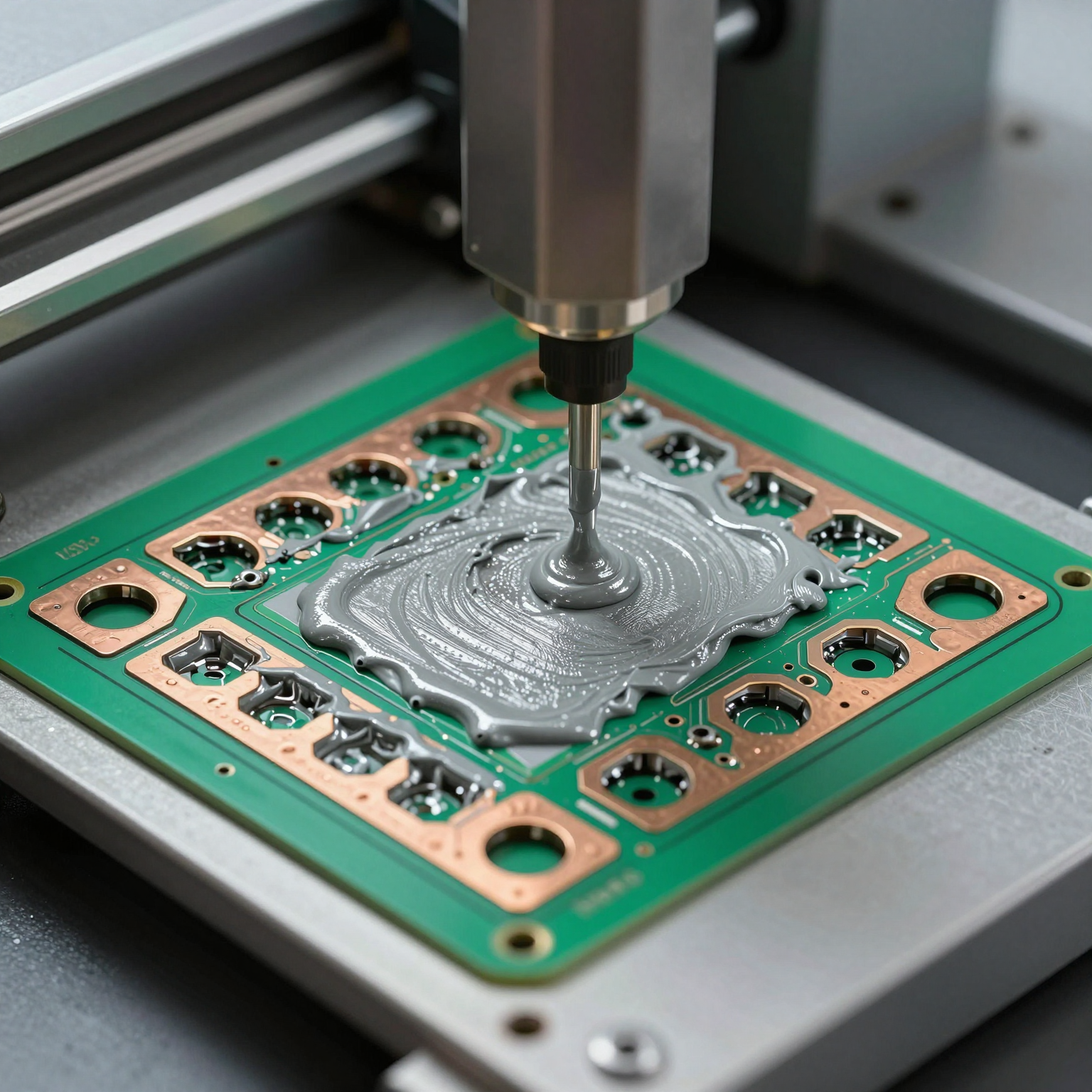

Det første trinnet i elektronikkmontering ved bruk av overflatemonteringsteknologi (SMT) er å påføre loddepasta på PCB-en. En sjablong (stensil) brukes til å deponere en nøyaktig mengde pasta – en blanding av små loddepartikler og flussmiddel – på putene der komponentene skal plasseres. Nøyaktighet her er avgjørende; for mye eller for lite pasta kan føre til defekter som "bridging" (kortslutning) eller utilstrekkelige skjøter.

Automatiserte skjermprintere eller jet-dispensere sikrer jevn påføring, noe som er spesielt viktig for komponenter med fin "pitch" og produksjonslinjer med høyt volum.

2. Komponentplassering

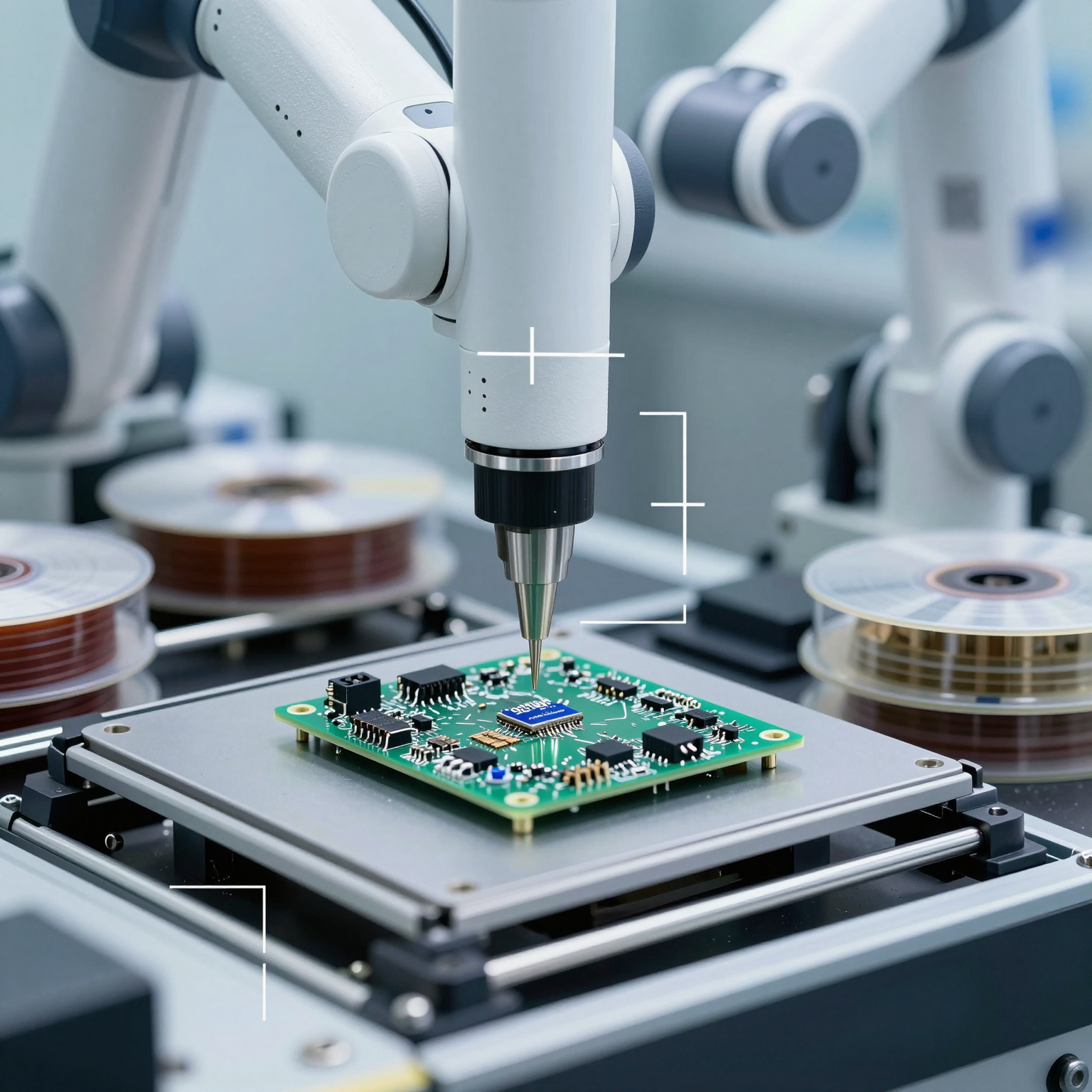

Når loddepastaen er påført, plasserer automatiserte "pick-and-place"-maskiner overflatemonterte enheter (SMD) på kortet med ekstrem presisjon. Disse maskinene bruker visjonssystemer for å justere komponenter riktig, og plasserer ofte tusenvis i timen med nøyaktighet på mikronnivå.

For kort med blandet teknologi (de som bruker både SMD og hullmonterte komponenter), fokuserer dette stadiet kun på overflatemonterte deler. Hullmonterte komponenter settes vanligvis inn senere, enten manuelt eller via automatiserte innsettingsmaskiner.

3. Reflow-lodding

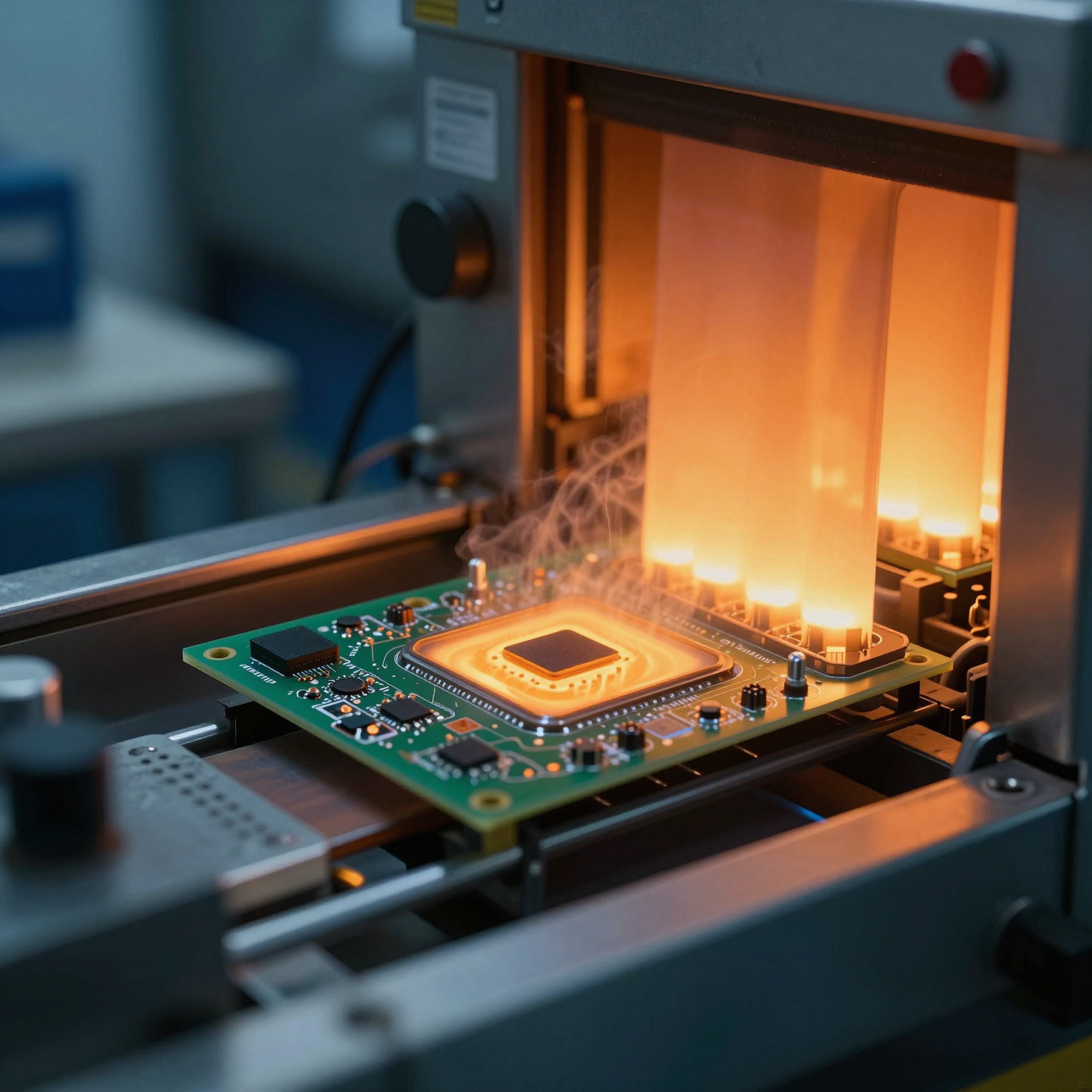

Etter komponentplassering går kortet inn i en reflow-ovn. Her varmes det gradvis opp i henhold til en spesifikk termisk profil, som smelter loddepastaen og danner permanente elektriske og mekaniske forbindelser. Kjølefasen størkner skjøtene, og fullfører SMT-delen av elektronikkmonteringen.

Temperaturkontroll er viktig under reflow for å unngå å skade sensitive komponenter eller skape kalde loddeskjøter.

4. Hullmonteringsteknologi (THT) montering

Kort som krever hullmonterte komponenter gjennomgår ytterligere behandling. Komponenter som kontakter, transformatorer eller store kondensatorer settes inn gjennom borede hull i PCB-en. De loddes deretter ved hjelp av bølgelodding, selektiv lodding eller håndloddingsmetoder.

Bølgelodding fører undersiden av kortet over en bølge av smeltet loddetinn, og skaper pålitelige skjøter. Selektiv lodding retter seg mot spesifikke områder, ideelt for kort med varmesensitive soner eller blandede teknologier.

5. Inspeksjon og testing

Etter lodding gjennomgår hvert monterte kort streng inspeksjon for å oppdage feil. Automatisert optisk inspeksjon (AOI)

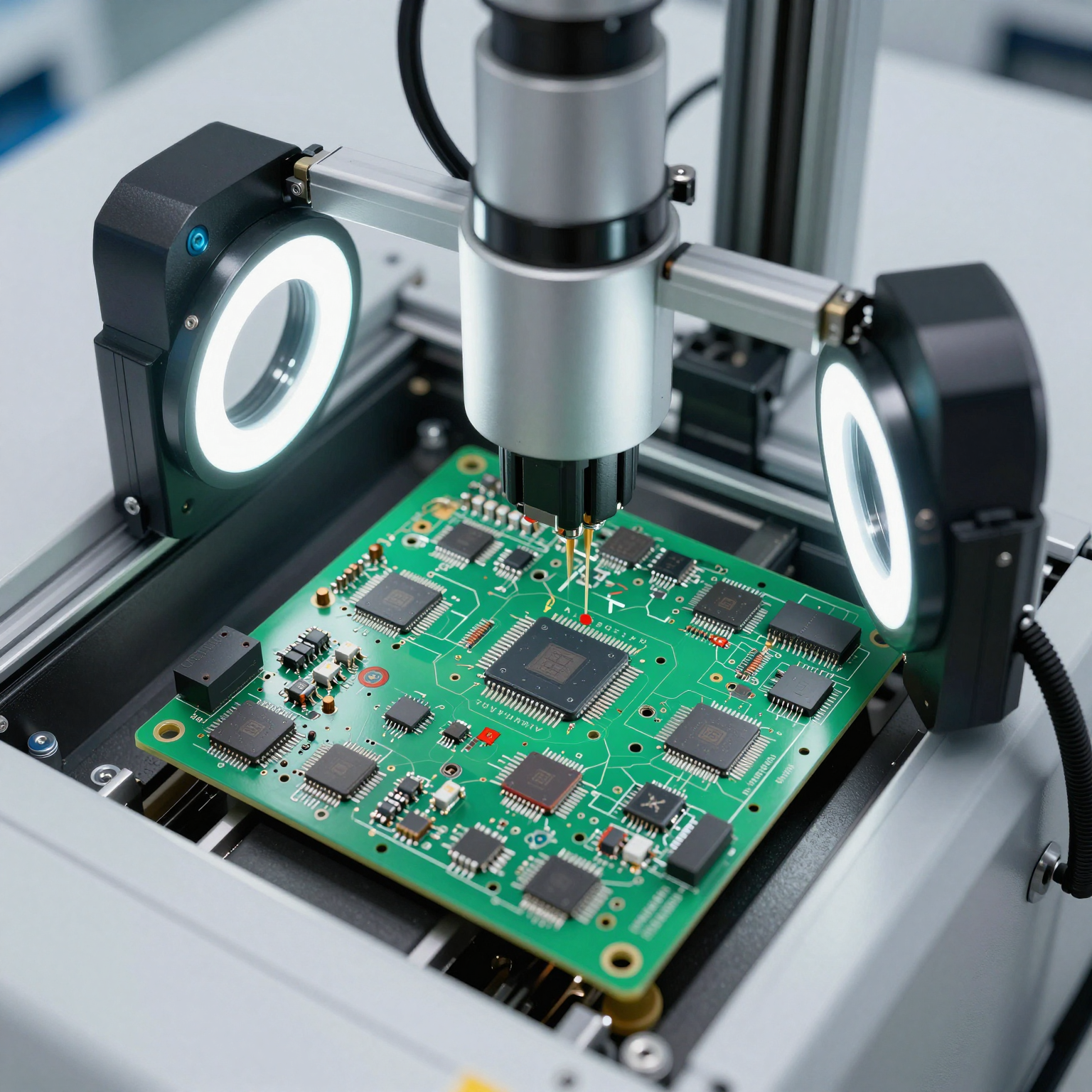

bruker kameraer og bildebehandlingsprogramvare for å identifisere manglende komponenter, feiljusteringer eller loddefeil. Røntgeninspeksjon kan også brukes for skjulte skjøter, som de under Ball Grid Arrays (BGA).

Funksjonstesting verifiserer at kortet fungerer som tiltenkt under virkelige driftsforhold. In-circuit testing (ICT) sjekker individuelle komponenter og tilkoblinger for korrekthet.

6. Sluttrengjøring og konformt belegg (Conformal Coating)

Avhengig av applikasjonsmiljøet kan kort rengjøres for å fjerne flussrester eller belegges med et beskyttende lag kalt konformt belegg. Denne tynne polymerfilmen beskytter mot fuktighet, støv, kjemikalier og ekstreme temperaturer – avgjørende for bil-, industri- og utendørselektronikk.

Vanlige teknikker for elektronikkmontering

Ulike produkter krever ulike tilnærminger. De to primære metodene for elektronikkmontering er overflatemonteringsteknologi (SMT) og hullmonteringsteknologi (THT), hver med sine klare fordeler.

Overflatemonteringsteknologi (SMT)

SMT dominerer moderne elektronikkmontering på grunn av sin evne til å støtte kompakte, lette design. Komponenter monteres direkte på overflaten av PCB-en, noe som muliggjør høyere komponenttetthet og tosidig montering. SMT muliggjør raskere produksjonshastigheter og bedre ytelse ved høye frekvenser.

Imidlertid er SMT-komponenter generelt mindre mekanisk robuste enn sine hullmonterte motstykker, noe som gjør dem mindre egnet for miljøer med høy vibrasjon eller stress.

Lær mer om hvordan SMT sammenlignes med tradisjonelle metoder i vår detaljerte guide om SMT vs. hullmontert PCB-montering.

Hullmonteringsteknologi (THT)

THT innebærer å sette inn komponentben gjennom hull i PCB-en og lodde dem på motsatt side. Selv om det i stor grad er erstattet av SMT i forbrukerelektronikk, forblir THT relevant for applikasjoner som krever overlegen styrke og pålitelighet – som romfart, militært og tungt industrielt utstyr.

Selv om det er tregere og mer arbeidskrevende, tilbyr THT utmerket holdbarhet og enklere prototyping, og det er derfor det fortsatt er mye brukt i visse sektorer.

Avanserte trender som former moderne elektronikkmontering

Ettersom teknologien utvikler seg, utvikler også kravene til elektronikkmontering seg. Flere fremvoksende trender omdefinerer hvordan elektronikk bygges:

Miniatyrisering og HDI-kort

High-Density Interconnect (HDI) PCB-er tillater mindre via-er, tettere sporavstand og større funksjonalitet på mindre flate. Disse kortene er vanlige i wearables, smarttelefoner og medisinske implantater. Deres kompleksitet krever avanserte elektronikkmonteringsteknikker, inkludert mikro-via-fylling, sekvensiell laminering og laserboring.

For å forbli konkurransedyktige investerer produsenter tungt i HDI-kompatibelt utstyr og renromsmiljøer.

Fleksible og Rigid-Flex kretser

Fleksible PCB-er (FPC) og rigid-flex hybrider muliggjør innovative formfaktorer ved å la kretser bøye seg og tilpasse seg 3D-rom. Brukt i sammenleggbare telefoner, medisinske sensorer og droner, krever monteringen spesialisert håndtering på grunn av materialets skjørhet.

Statisk kontroll, plasseringsverktøy med lav kraft og skreddersydde reflow-profiler er avgjørende for vellykket elektronikkmontering av fleksible substrater.

Automatisering og Industri 4.0-integrasjon

Smarte fabrikker utnytter IoT-aktiverte maskiner, AI-drevet analyse og sanntidsovervåking for å optimalisere elektronikkmonteringslinjer. Prediktivt vedlikehold reduserer nedetid, mens maskinlæringsalgoritmer forbedrer ytelsesrater ved å identifisere subtile defektmønstre.

Digitale tvillinger simulerer hele monteringsprosessen før fysisk produksjon begynner, reduserer feil og akselererer opptrappingstider.

Kvalitetssikring i elektronikkmontering

Ingen diskusjon om elektronikkmontering ville være komplett uten å understreke kvalitet. Selv mindre feil – som en enkelt kald loddeskjøt – kan forårsake katastrofale feil i kritiske systemer som medisinsk utstyr eller avionikk.

Et robust kvalitetsstyringssystem inkluderer flere sjekkpunkter gjennom hele prosessen:

• Designgjennomganger før produksjon (DFM/DFA)
• Inspeksjon av innkommende komponenter
• Pågående AOI og AXI (Automatisk røntgeninspeksjon)
• Endelig funksjons- og miljøtesting
• Sporbarhet via strekkode/RFID-merking

Mange ledende produsenter følger IPC-A-610-standarder for aksept av elektroniske sammenstillinger, og sikrer global konsistens i kvalitetsforventninger.

En effektiv tilnærming er å implementere en 6-trinns kvalitetskontrollprosess, som sikrer omfattende tilsyn fra råvarer til frakt.

Velge riktig partner for dine behov for elektronikkmontering

Å outsource elektronikkmontering til en kvalifisert kontraktsprodusent (CM) kan tilby betydelige fordeler, inkludert tilgang til avansert teknologi, skalerbar kapasitet og ekspertise i forsyningskjeden. Når du vurderer potensielle partnere, bør du vurdere følgende:

• Tekniske evner (SMT, THT, HDI, FPC)
• Utvalg av tjenester som tilbys (f.eks. innkjøp av komponenter, testing, boksbygging)
• Sertifiseringer (ISO 9001, IPC, AS9100 for romfart)
• Forsyningskjedens motstandskraft og komponenttilgjengelighet
• Ledetid og skalerbarhet

En fullserviceleverandør som en profesjonell PCB-monteringsprodusent kan administrere alt fra prototypeutvikling til masseproduksjon, og sikre en sømløs overgang fra design til levering.

I tillegg strømlinjeformer nøkkelferdige (turnkey) løsninger prosessen ved å håndtere komponentanskaffelse, lagerstyring og logistikk – og frigjør interne ressurser for innovasjon og markedsstrategi.

Konklusjon

Elektronikkmontering er mye mer enn bare å feste deler til et kort – det er en sofistikert ingeniørdisiplin som kombinerer presisjon, materialvitenskap og digital intelligens. Fra den første påføringen av pasta til den endelige testen, spiller hvert trinn en rolle i å bestemme suksessen til sluttproduktet.

Etter hvert som enheter blir smartere, mindre og mer sammenkoblet, fortsetter viktigheten av pålitelig elektronikkmontering av høy kvalitet å vokse. Ved å omfavne avanserte teknologier, følge strenge kvalitetsprotokoller og samarbeide med erfarne produsenter, kan selskaper bringe innovative produkter til markedet raskere og mer effektivt.

Enten du utvikler en ny IoT-sensor eller oppgraderer eldre systemer, vil investering i en dyp forståelse av elektronikkmonteringsprosesser og beste praksis lønne seg i ytelse, pålitelighet og kundetilfredshet.

For videre lesning, utforsk vår komplette guide til PCB-montering for å dykke dypere inn i hver fase av reisen fra konsept til ferdigstillelse.
