FR4 vs Rogers vs Polyimide: hogyan válasszunk PCB anyagot frekvencia, rugalmasság és gyártási kockázat alapján

A FR4 vs Rogers vs Polyimide közötti választás nem márkaügy. Ez egy mérnöki döntés, amely megváltoztatja az elektromos veszteséget, a hajlítási viselkedést, a hőtartalékot, a stackup lehetőségeket, valamint azt is, hogy a PCB gyártó mennyire tudja kockázatos feltételezések nélkül beárazni a panelt.

Sok csapat túl későn kezdi el a FR4 vs Rogers vs Polyimide megbeszélést. Megvárják, amíg nehézzé válik a controlled impedance, megjelenik a hajlítási követelmény, vagy az árajánlat során felmerülnek a beszerzési kérdések. Addigra az anyagválasztás már összekapcsolódik a nyomvonalvezetéssel, a vastagsággal, az összeszerelési tervvel és a szállítási kockázattal.

Ez az útmutató a FR4 vs Rogers vs Polyimide kérdését úgy magyarázza el, ahogyan arra a legtöbb hardvercsapatnak ténylegesen szüksége van. A cél nem az, hogy kijelentsük: az egyik anyagcsalád mindig jobb. A cél az, hogy a mérnökök és a beszerzési csapatok a frekvenciatartományhoz, a mechanikai használathoz, a gyárthatósághoz és a beszállítói kommunikációhoz illesszék az anyagot még a gyártás megkezdése előtt.

Miért fontos a FR4 vs Rogers vs Polyimide a valós PCB projektekben

Az ok egyszerű: minden anyagcsalád más típusú problémát old meg.

A FR4 az ismert alap a szabványos merev lapokhoz. A Rogers jellegű alacsony veszteségű laminátumok akkor kerülnek elő, amikor a signal integrity, az RF viselkedés vagy a szigorúbb dielektromos stabilitás fontosabbá válik. A Polyimide akkor lesz releváns, amikor a tervnek hajlíthatóságra, nagyobb hőállóságra vagy olyan anyagrendszerre van szüksége, amely megfelel a rigid-flex és a dinamikus hajlítási feltételeknek.

Ez azt jelenti, hogy az anyagválasztásnak a panel valódi feladatából kell kiindulnia. Ha a terv egy hagyományos, merev digitális panel kezelhető veszteséggel és hajlékony szakasz nélkül, akkor a FR4 lehet a legtisztább válasz. Ha a panel érzékeny a beillesztési veszteségre vagy a hosszabb útvonalakon tartott controlled impedance-ra, akkor a Rogers vagy egy másik alacsony veszteségű rendszer komolyabb felülvizsgálatot érdemelhet. Ha a terméknek hajolnia, összehajthatónak kell lennie, vagy ismételt hajlítást kell kibírnia, a Polyimide megszűnhet opcionálisnak lenni.

Hol működik a legjobban a FR4

Sok projektben a beszélgetést egy őszinte kérdéssel kellene kezdeni: valóban nem elég már a szabványos FR4?

A FR4 továbbra is a legpraktikusabb választás a merev PCB-k nagy részéhez, mert széles körben elérhető, gazdaságos, és a legtöbb gyártó számára ismert. Jól működik, ha a tervezési tartomány megbocsátó, a panel mechanikailag merev, és a csapat a legegyszerűbb beszerzési utat szeretné.

A FR4 gyakran akkor illik a legjobban, ha a következőkre van szükség:

• szabványos merev panelkonstrukció
• közepes jelsebesség-követelmények RF szintű veszteségszabályozás helyett
• széles beszállítói elérhetőség és egyszerűbb költség-összehasonlítás
• egyenes vonalú többrétegű gyártás speciális anyagkezelés nélkül

Ez hasznos alapot ad az árajánlatkéréshez is. Ha a terv ténylegesen nem igényel speciális laminátumot, a FR4-nél maradás csökkentheti a költséget és megkönnyítheti a második forrás tervezését. A döntés rögzítése előtt a csapatok a FR4 Dielectric Constant eszközzel ellenőrizhetik a dielektromos feltételezéseket, és megerősíthetik, hogy az elektromos célok továbbra is reálisak.

Mikor éri meg a Rogers a magasabb költséget és a nehezebb beszerzést

Jelérzékeny terveknél a választás több, mint költség-összehasonlítás. Teljesítménykockázati összehasonlítássá válik.

A Rogers gyakran akkor kerül elő, amikor a panel RF útvonalakat, mikrohullámú struktúrákat, szigorúbb impedanciatűrést vagy olyan csatornaveszteségi követelményeket tartalmaz, amelyeket a szabványos FR4 nem tud kellően következetesen támogatni. Az alacsony veszteségű laminátumok segíthetnek a dielektromos stabilitás és a csillapítás kiszámíthatóbb kezelésében, különösen akkor, amikor a nyomvonalhossz vagy a frekvenciatartomány miatt a szokásos paneles feltételezések már kényelmetlenné válnak.

Ez nem jelenti azt, hogy a Rogers automatikusan helyes. Azt jelenti, hogy a panelnek lehet, hogy egyértelműbb elektromos viselkedésű laminátumra van szüksége, mint amit a tömegpiaci FR4 biztosít. Maga a Rogers is bemutatja ezen anyagcsaládok célját a nagyfrekvenciás laminátumok áttekintésében.

Rogers jellegű anyagokat akkor használjon, ha a tervbrief egyértelműen tartalmaz olyan elektromos követelményeket, amelyek indokolják a kompromisszumot: magasabb költség, korlátozottabb beszerzés és tudatosabb stackup kommunikáció.

Mikor tartozik bele a Polyimide a beszélgetésbe

A döntés ismét megváltozik, amikor a panel nem tisztán merev.

A Polyimide gyakran kapcsolódik flexibilis áramkörökhöz és rigid-flex kialakításokhoz, mert támogatja a hajlítható szerkezeteket, és másképp kezeli a hőt, mint a szokásos merev laminátumok. Ha a terméknek házba kell hajolnia, ismétlődő mozgást kell túlélnie, vagy merev és flexibilis részeket kell kombinálnia, a Polyimide-ről korán kell beszélni.

A Polyimide bizonyos magas hőmérsékletű vagy mechanikailag igényes alkalmazásokban is megjelenhet, de nem szabad könnyelműen választani. Amint bekerül a tervbe, a gyártási beszélgetés is megváltozik. A hajlítási sugár, a rézkezelés, a merevítők, a coverlay és az összeszerelési kezelés fontosabbá válik, mint egy egyszerű merev FR4 stackup esetén. Az anyagcsaládról háttér-információ a polyimide áttekintésben található.

Más szóval a Polyimide nem presztízsfrissítés. Általában célfeladatra választott opció, amelyet a hajlíthatósági vagy hőigény hajt.

Hogyan hasonlítsuk össze az elektromos, mechanikai és gyártási kompromisszumokat

Egy hasznos FR4 vs Rogers vs Polyimide felülvizsgálatnak három dimenzióban kell összehasonlítania a panelt, nem csak egyben.

Először hasonlítsa össze az elektromos követelményeket. Ha a panel alacsonyabb veszteségtől, stabilabb dielektromos viselkedéstől vagy szigorúbb controlled impedance kivitelezéstől függ, használja az Online Impedance Calculator eszközt korai ellenőrzésként, és még a kiadás előtt beszélje át a stackupot a gyártóval.

Másodszor hasonlítsa össze a mechanikai valóságot. Egy merev, házbarát panel és egy hajlékony összekötés nem ugyanabban az anyagvilágban él. Ha a tervnek hajolnia, összehajthatónak kell lennie, vagy ismételt dinamikus mozgást kell elviselnie, akkor a Polyimide melletti mechanikai érv felülírhatja a FR4 egyszerűségét.

Harmadszor hasonlítsa össze a gyártási és beszerzési kockázatot. A FR4 széles körben könnyebben beszerezhető. A Rogers jellegű laminátumok tudatosabb beszállítói egyeztetést igényelhetnek. A Polyimide megváltoztatja a gyártási folyamatot és az összeszerelési kezelést. A helyes válasz az, amely teljesíti a termék igényét anélkül, hogy elkerülhető bonyolultságot hozna be.

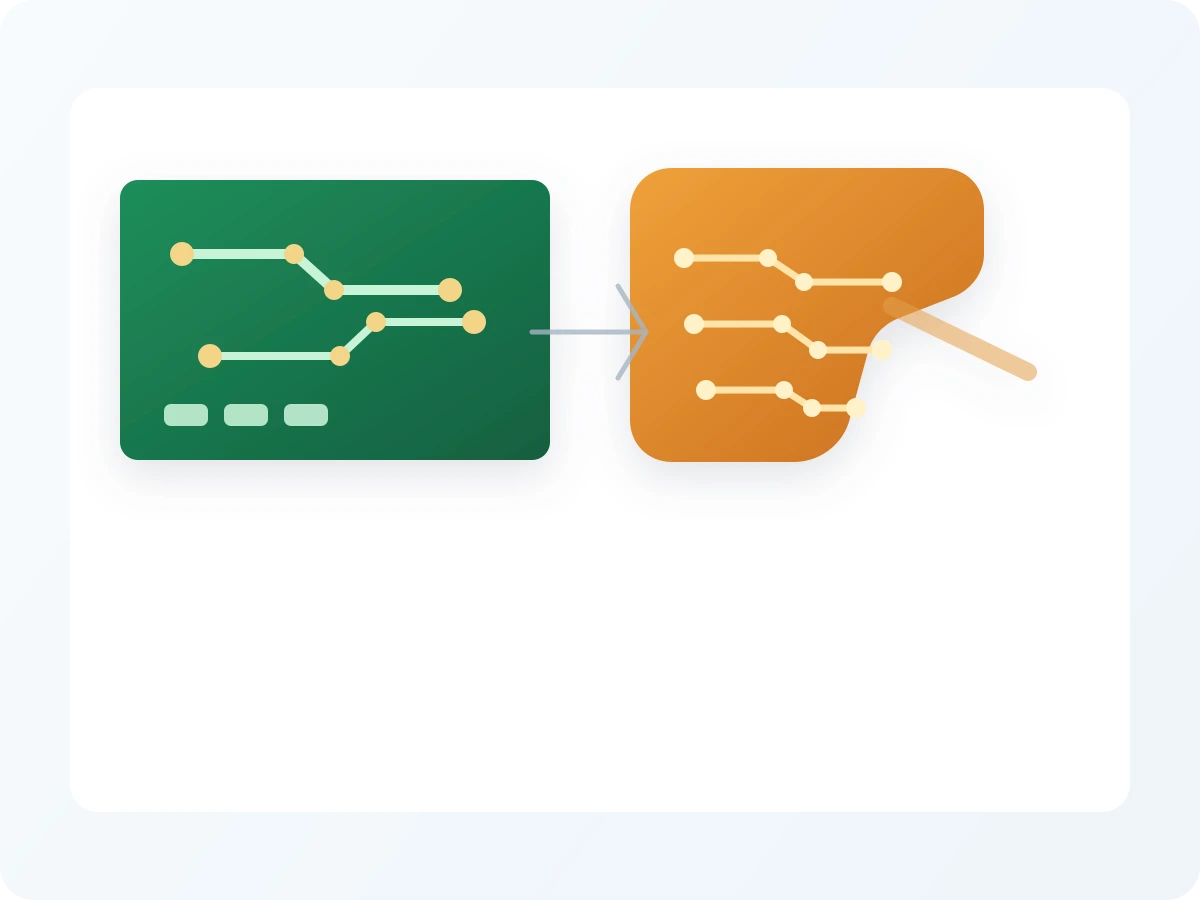

Ez a kiegészítő vizuál a cikket a valós kompromisszumhoz köti: a szabványos merev panelkonstrukció és a flexibilitást biztosító Polyimide konstrukció közötti gyártási különbségekhez.

Hogyan kommunikáljuk egyértelműen az anyagválasztási szándékot árajánlat vagy gyártás előtt

A jó anyagdöntés is elbukhat, ha a kiadási csomag homályos.

Ha már tudja, hogy a panelnek FR4-en kell maradnia, mondja ki egyértelműen. Ha Rogers család vagy más alacsony veszteségű laminátum szükséges, határozza meg az elfogadható anyagrendszert és azt az elektromos célt, amely ezt hajtja. Ha a terv a hajlítási viselkedés miatt függ a Polyimide-től, tegye ezt a mechanikai szándékot láthatóvá a stackupban és a gyártási megjegyzésekben.

Egy jó csomagnak meg kell mondania a gyártónak, mi helyettesíthető, mi nem, és melyik panelviselkedés a legfontosabb. Ez segít elkerülni a rossz laminátum-feltételezésekre épülő árajánlatokat. Ha a csapatnak segítségre van szüksége a stackup, az anyagiránymutatás és a gyárthatóság összehangolásához a kiadás előtt, használja a kapcsolati oldalt, és indítsa el a megbeszélést még a gyártási fájlok befagyasztása előtt.

GYIK a FR4 vs Rogers vs Polyimide témáról

A FR4 vs Rogers vs Polyimide főként frekvenciakérdés?

Nem. A frekvencia fontos, de a FR4 vs Rogers vs Polyimide a hajlíthatósági igényeket, a hőviszonyokat, a beszerzési rugalmasságot és a gyártási módszert is magában foglalja.

A Rogers mindig jobb, mint a FR4?

Nem. A Rogers csak akkor jobb, ha a panel elektromos céljai valóban indokolják a többlet anyag- és beszerzési összetettséget.

A Polyimide-nek le kell váltania a FR4-et minden magas hőmérsékletű panelen?

Nem automatikusan. A FR4 vs Rogers vs Polyimide döntésben a Polyimide-et azért kell választani, mert a terv ténylegesen igényli a hajlítási vagy hőálló viselkedését, nem azért, mert fejlettebben hangzik.

Következtetés

Egy erős FR4 vs Rogers vs Polyimide döntés a valódi termékkövetelménnyel kezdődik, nem az anyagkörüli hype-pal. A FR4 továbbra is helyes válasz sok merev panelhez. A Rogers jellegű laminátumok akkor érdemelnek figyelmet, amikor a veszteség és a dielektromos viselkedés jobban számít. A Polyimide oda való, ahol a hajlítási vagy hőmérsékleti igények magát a konstrukciót változtatják meg. Ha a csapatok korán meghatározzák ezeket a kompromisszumokat, az árajánlatok tisztábbak lesznek, és csökken az újratervezés kockázata.
