Smartphone PCB Montage: lessen uit iPhone-reparatie

Smartphone-hardware wordt vaak besproken in termen van prestaties, dunheid, batterijduur en camerakwaliteit. Maar zodra een telefoon dagelijks wordt gebruikt, neemt een andere realiteit het over: schermen barsten, batterijen gaan achteruit, oplaadpoorten verslijten, connectoren raken los, camera's reageren niet meer en sommige apparaten moeten uiteindelijk op bordniveau worden gerepareerd of gegevens worden hersteld. Voor technische teams zijn deze veldfouten niet alleen maar after-salesgebeurtenissen. Ze zijn een zeer praktische bron van ontwerp- en productie-inzicht.

Een op reparaties gerichte website zoals iPhone Station biedt een nuttig publiek venster op die realiteit. De openbare reparatiegevallen benadrukken terugkerende klantbehoeften, zoals schermvervanging, batterijwissel, connectorreparatie, camerareparatie, waterschadeservice, gegevensherstel en de terugkoop van apparaten met gedeeltelijk functioneel verlies. Officiële reparatiedocumentatie zoals Apple Self Service Repair en community-reparatiereferenties zoals iFixit’s iPhone-reparatiehandleidingen laten ook zien welke smartphone-subsystemen herhaaldelijk onderhoud nodig hebben in de echte wereld. Dat soort openbare reparatiepatronen vervangt de analyse van fabrieksfouten niet, maar laat wel zien waar producten van smartphoneklasse na verzending herhaaldelijk stress ervaren.

Voor een PCB- en PCBA-fabrikant is dat van belang. Dezelfde problemen die voorkomen in reparatiewerkplaatsen houden vaak verband met diepere vragen op het gebied van HDI PCB ontwerp,** flex kabelgeleiding**,** fine-pitch connectorstrategie**,** BGA assemblagekwaliteit**,** thermisch beheer** enafwegingen ten aanzien van onderhoudbaarheid. Met andere woorden: de vraag naar reparaties is vaak de stroomafwaartse uitdrukking van stroomopwaartse beslissingen over het ontwerp en de productie van elektronica.

Dit artikel gebruikt openbare reparatiepatronen van iPhone-gerichte service-ecosystemen als observatiepunt en brengt de discussie vervolgens terug naar wat echt belangrijk is voor ons publiek: hoe compacte, betrouwbare elektronica van smartphoneklasse effectiever kunnen worden ontworpen en geproduceerd.

Waarom op reparaties gerichte iPhone-sites belangrijk zijn voor PCB-technici

Op het eerste gezicht lijkt een reparatiewebsite ver verwijderd van de productie van PCB. Het is gebouwd voor consumenten, niet voor ingenieurs. Maar de categorieën op dergelijke sites zijn informatief, juist omdat ze de herhaalde vraag vertegenwoordigen van echte apparaten die in omloop zijn.

Een site als iPhone Station organiseert zijn reparatieworkflow en apparaataankoop/inruilstroom prominent rond de servicevraag, zoals:

• scherm- en beeldschermreparatie
• batterij vervangen
• camera-gerelateerde reparatie
• vervanging van connectoren
• waterschadeservice
• gegevensherstel
• terugkoop van gebruikte apparaten, inclusief beschadigde of gedeeltelijk defecte apparaten

Deze categorieën laten zien waar eindgebruikers het vaakst pijn voelen. Voor een hardwareteam is elk van deze problemen gerelateerd aan een of meer onderliggende technische lagen:

• weergaveproblemen kunnen te maken hebben met FPC connectoren, drivercircuits, impactbelasting en board-to-board interconnect-ontwerp
• batterijservice wijst op cyclusveroudering, thermische omstandigheden, indeling van het energiebeheer en beperkingen op de toegang tot de montage
• connectorfouten weerspiegelen vaak slijtage aan de insertie, spanning op de soldeerverbinding, verstevigingsontwerp en mechanische bescherming van de poort
• waterschadegevallen leggen zwakke punten bloot op het gebied van afdichting, corrosiebestendigheid, verontreinigingsbeheersing en lay-outgevoeligheid
• gegevensherstel of reparatie van moederbord suggereert het belang van HDI stapelkwaliteit, herbewerkingsrisico en verborgen betrouwbaarheid van soldeerverbindingen

Daarom zijn reparatie-ecosystemen nuttig om te bestuderen. Ze laten niet alleen zien wat kapot gaat, maar ook wat vaak genoeg kapot gaat om een ​​hele serviceworkflow te rechtvaardigen.

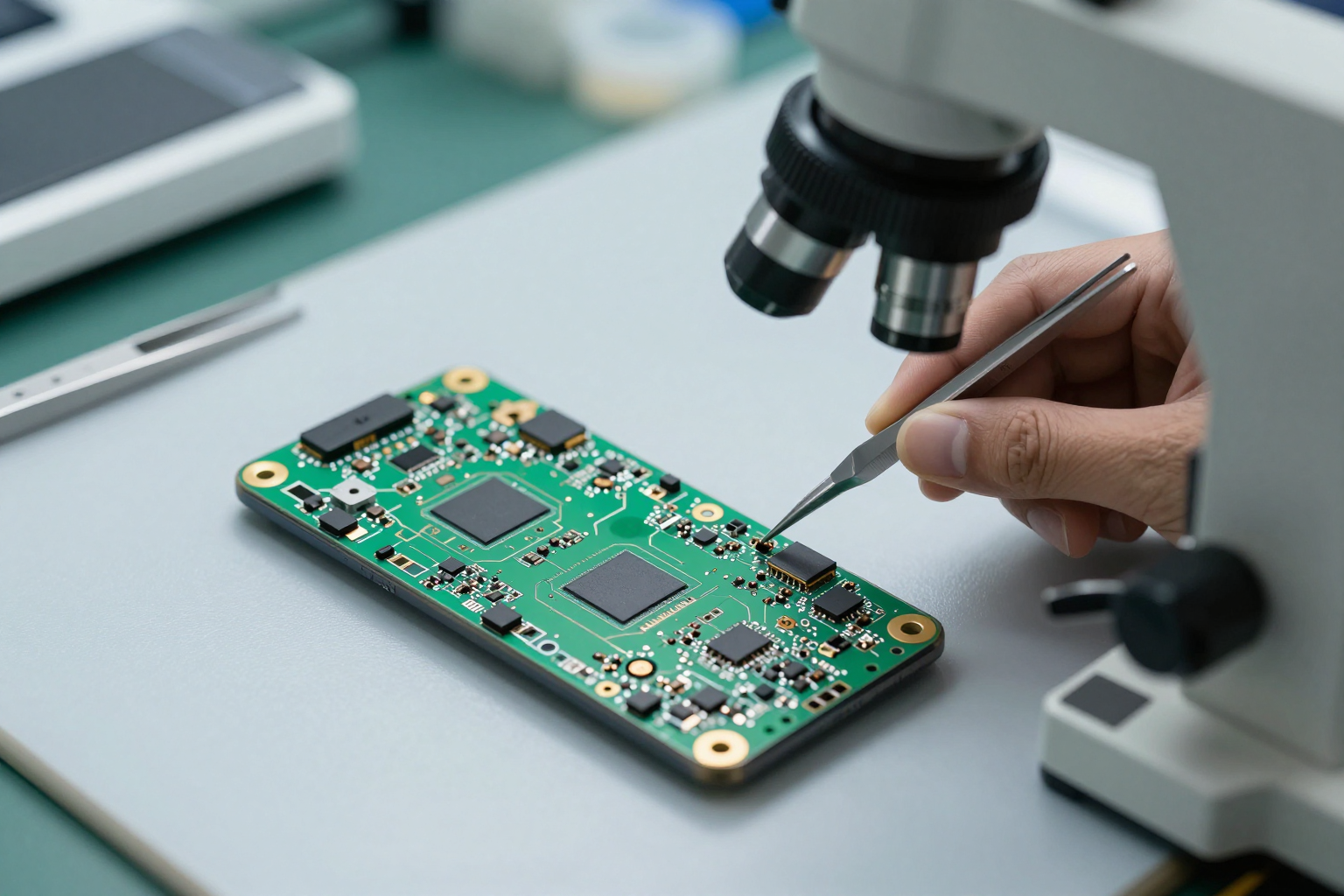

Smartphone-logicakaarten zijn vanaf het begin afhankelijk van HDI

Moderne smartphones vertrouwen op een dichtheidsniveau dat het conventionele PCB-denken niet efficiënt aankan. Vergeleken met veel industriële of algemene consumentenproducten moeten smartphoneborden het volgende ondersteunen:

• Logicakaarten van smartphoneklasse vertrouwen op de compacte HDI-architectuur, waarbij de kaartdichtheid, connectorzones, afscherming en fijne pitch-pakketgebieden allemaal de moeilijkheidsgraad van de productie verhogen.*

• extreem compacte voetafdrukken
• meerdere camera's en sensoren
• hogesnelheidsinterfaces
• RF subsystemen
• dichte routering voor energiebeheer
• gestapelde of dicht opeengepakte functionele modules
• rigide-flex-interconnectiestrategieën

Dit is de reden waarom smartphone-logicaborden fundamenteel verbonden zijn met de productie van High-Density Interconnect (HDI)-productie. Fijne traceer-/spatieregels, blinde en ondergrondse via's, gestapelde microvia's, dunne diëlektrische controle en dichte BGA fan-out zijn geen optionele luxe in deze productklasse. Het zijn structurele eisen.

Zoals besproken in ons artikel over de toekomst van HDI PCB technologie, maakt HDI miniaturisatie en signaalprestaties mogelijk, maar verhoogt het ook de moeilijkheidsgraad bij fabricage, assemblage, inspectie en herbewerking. Hoe dichter het bord wordt gepakt, hoe belangrijker elke kleine variatie is:

• via integriteit wordt kritischer
• Pad-ontwerp wordt minder vergevingsgezind
• De controle op het reflow-venster wordt strenger
• Röntgen- en elektrische validatie worden belangrijker
• reparatie ter plaatse wordt moeilijker en duurder

Vanuit productieperspectief vereisen HDI-producten van smartphoneklasse discipline op stapelniveau lang voordat de montage begint. Als het bordontwerp geen rekening houdt met de vermogensdichtheid, warmteverdeling, connectorzones, afschermingsvereisten en testbaarheid, kan het product nog steeds op de markt komen, maar zal het in het veld dure foutmodi accumuleren.

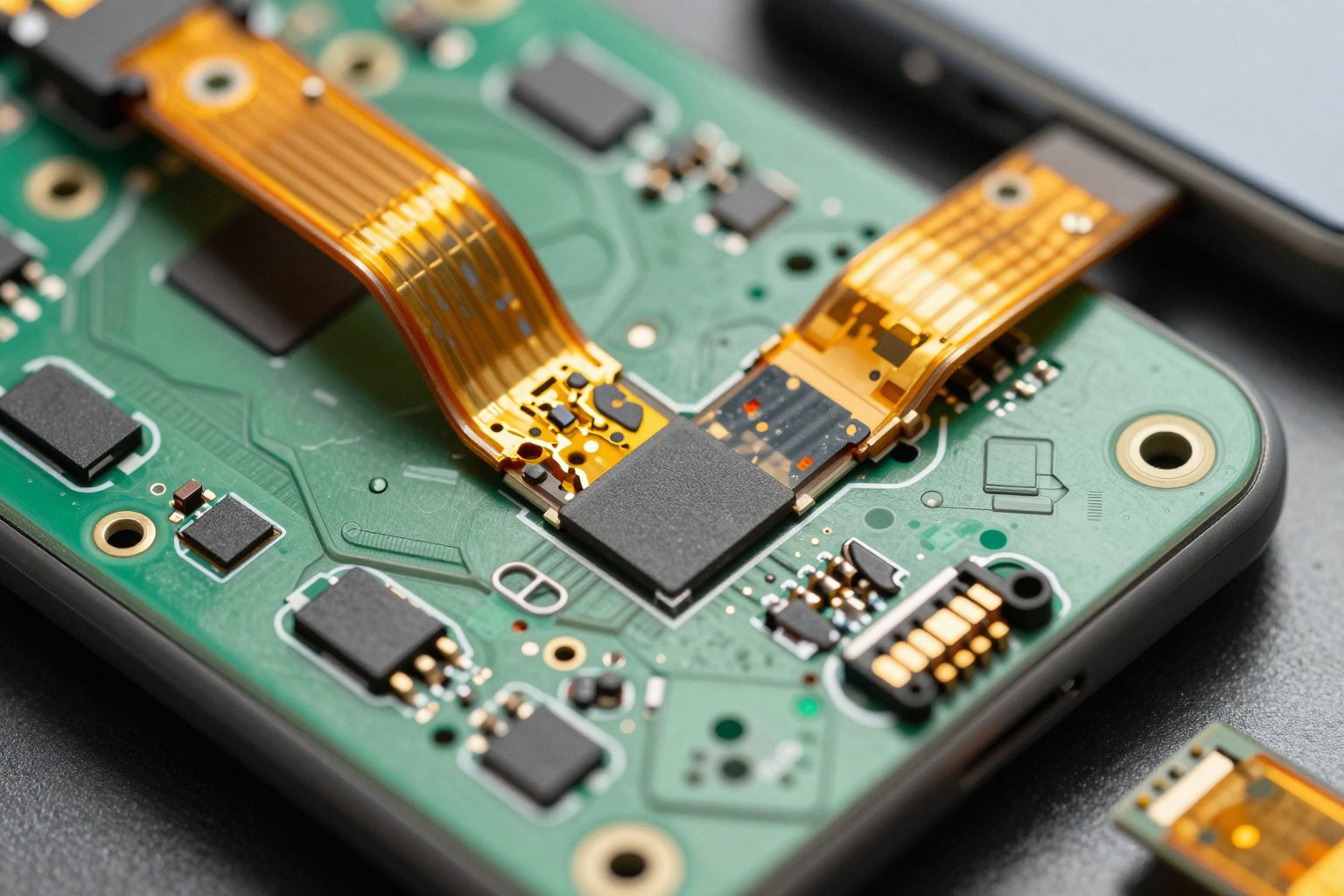

Flexkabels en connectoren vormen een belangrijke betrouwbaarheidslaag

Op reparatie gerichte iPhone-sites bieden regelmatig services met betrekking tot beeldschermen, camera's, knoppen en oplaadfuncties. Op pagina's waarop zaken als connectorgerelateerde reparatie zijn gegroepeerd, verwijst het onderliggende patroon vaak rechtstreeks terug naar flexcircuits en connectoren.

Flex-assemblages en connectoren met fijne steek dragen vaak de echte betrouwbaarheidslast in compacte smartphones, waar herhaalde stress-, torsie- en servicegebeurtenissen kritieke verbindingsgebieden kunnen beschadigen.

Veel smartphonestoringen vinden hun oorsprong niet in het hoofdlogicabord zelf. Ze gebeuren op de interfaces tussen subsystemen:

• toon FPCs
• cameramodule-verbindingen
• knopflex-assemblages
• dock- of oplaadpoortconnectoren
• bord-naar-bord bijpassende connectoren
• overgangen van batterij en sensorharnas

In compacte apparaten zijn deze interfaces onderhevig aan herhaalde mechanische en thermische belasting. Vallen, torsie, herhaalde kabelbewegingen tijdens gebruik of onderhoud en dagelijkse oplaadgewoonten dragen allemaal bij aan de geleidelijke achteruitgang. Zelfs als de basis PCB goed is ontworpen, kan een slechte strategie voor het vasthouden van connectoren of een zwak ontwerp van de flexibele overgang de reparatiepercentages in de praktijk domineren.

Dat is de reden dat hardwareteams voor smartphones het ontwerp van flex en connectoren moeten behandelen als eersteklas betrouwbaarheidsonderwerpen in plaats van secundaire verpakkingsdetails. Ons artikel over flexibele PCB best practices voor ontwerp gaat in op verschillende principes die vooral belangrijk worden bij telefoons en andere draagbare apparaten:

• vermijd overmatige spanningsconcentratie in buigzones
• beheer de buigradius vroeg in de lay-outfase
• Verstevig de connectorgebieden met hoge belasting op de juiste manier
• houd sporen en kopergeometrie compatibel met echte bewegingspatronen
• ontwerp met zowel productie als later onderhoud in gedachten

Een reparatiewerkplaats kan een probleem omschrijven als ‘camera werkt niet’ of ‘oplaadprobleem’, maar in veel gevallen gaat het diepere technische verhaal over connectorslijtage, buigmoeheid, soldeerschade of spanningsoverdracht naar delicate verbindingsgebieden.

Opladen en batterijreparaties onthullen zwakke punten in het stroompad

Batterijvervanging en oplaadgerelateerde reparatie behoren tot de meest zichtbare categorieën op smartphone-servicesites, en met goede reden. Openbare servicepagina's voor batterijvervanging en connectorgerelateerde reparatie laten zien hoe vaak deze problemen klantgerichte problemen worden. Het batterijsysteem is een van de zwaarst belastende subsystemen in een draagbaar product.

Vanuit het oogpunt van PCB werpen deze cases verschillende technische vragen op:

1. Is het connectorgebied mechanisch beschermd?

Laadpoorten worden herhaaldelijk belast door het insteken, verwijderen, het losmaken van de kabel, het per ongeluk trekken en een zijdelingse botsing. Als de versterkingsstrategie zwak is, worden verbindingsverbindingen en omliggende kussens kwetsbaar.

2. Is het energiebeheergebied thermisch gebalanceerd?

Warmte versnelt veroudering. De vraag naar batterijvervanging is niet alleen een celprobleem; het kan ook een weerspiegeling zijn van de inefficiëntie van het stroompad, de warmteconcentratie bij het opladen en thermische knelpunten op behuizingsniveau.

3. Is het waarschijnlijk dat service-evenementen aangrenzende constructies beschadigen?

Op compacte handheld-borden kan het werken met batterijen secundaire spanning veroorzaken op nabijgelegen buigingen, schilden, lijmen of board-to-board-connectoren. Een maakbaar ontwerp is niet automatisch een servicevriendelijk ontwerp.

4. Waren de vensters van het montageproces strak genoeg?

Apparaten voor energiebeheer met een fijne pitch, batterijconnectoren en poortconstructies vereisen goed gecontroleerd solderen, inspecteren en hanteren. Kleine inconsistenties in het soldeervolume, coplanariteit of lokale verwarming kunnen maanden later veldfouten veroorzaken.

Voor elektronica van smartphoneklasse is de les eenvoudig: het ontwerp van het stroompad moet worden behandeld als een gecombineerd systeem van elektrische routering, mechanische spanning, thermisch gedrag en uitvoering van de assemblage.

Waterschade is echt een verhaal over corrosie en herstel

Een andere categorie die vaak door reparatiediensten wordt benadrukt is reparatie van waterschade en, in ernstigere gevallen, service voor gegevensherstel. Die categorie is van belang omdat vochtgerelateerde storingen zwakke punten blootleggen die niet altijd duidelijk zijn tijdens de standaardproductiekwalificatie.

Het binnendringen van water is niet alleen een probleem met de behuizing. Zodra vloeistoffen de interne elektronica bereiken, breidt het risico zich uit naar:

• corrosie rond componenten met fijne steek
• verontreiniging opgesloten onder schilden
• kortsluiting over dichte HDI-functies
• connectoroxidatie
• elektrochemische schade in stroomcircuits
• latent betrouwbaarheidsverlies, zelfs na schijnbaar herstel

Voor smartphones met een hoge dichtheid wordt de hersteluitdaging vergroot door de compactheid van het bord. Beschermende blikken, onvoldoende gevulde componenten, dicht bij elkaar geplaatste passieve onderdelen en dicht op elkaar gestapelde pakketten maken schoonmaken, inspectie en herbewerking veel moeilijker dan op een groter of minder geïntegreerd bord.

Dat betekent dat fabrikanten verder moeten nadenken dan “kan het apparaat een beperkte toegang overleven?” en vraag ook:

• hoe kwetsbaar zijn kritische netten voor plaatselijke besmetting?
• hoe gemakkelijk is het om de regio's met het hoogste risico te inspecteren?
• Hoeveel verborgen corrosierisico bestaat er onder dichte assemblages?
• welke delen van het ontwerp worden feitelijk niet meer te repareren na blootstelling aan vloeistoffen?

Hoe compacter het apparaat, hoe meer waterschade een maatstaf wordt voor de corrosiegevoeligheid en het herstelvermogen van de plaat.

Reparatiehoogtepunten op bordniveau BGA en micro-soldeerrealiteiten

Reparatiesites die melding maken van moederbordwerk, gegevensherstel of apparaten met gedeeltelijk functieverlies wijzen op een ander soort uitdaging: herstelbaarheid op bordniveau.

Bij smartphoneproducten kruist dit meestal het volgende:

• fijne toonhoogte BGAs
• onvoldoende gevulde apparaten
• dichte afschermingslay-outs
• gestapelde planken of splitboard-structuren
• dicht opeengepakte passieve netwerken
• beperkte toegang voor onderzoek en herbewerkingZodra een veldfout dit niveau bereikt, worden de implicaties voor de productie ernstiger. Als de oorspronkelijke marge voor de assemblagekwaliteit klein was, kan het buitengewoon moeilijk worden om het bord te diagnosticeren en te herstellen buiten een hooggekwalificeerde herbewerkingsomgeving.

In ons bestaande artikel over BGA assemblage-uitdagingen en -oplossingen wordt uitgelegd waarom verborgen soldeerverbindingen een sterkere procescontrole, betere inspectie en zorgvuldige thermische profilering vereisen. Op moederborden voor smartphones worden deze lessen zelfs nog relevanter omdat de pakketdichtheid hoger is en de toegang tot reparaties slechter.

De praktische conclusie is dat de montage van smartphones PCB niet alleen moet worden geoptimaliseerd voor de efficiëntie van de first-pass-montage. Het moet ook worden beoordeeld op:

• verborgen gezamenlijke betrouwbaarheid
• Inspecteerbaarheid met röntgen- en andere methoden
• risicoconcentratie onder schilden
• lokale haalbaarheid van herbewerking waar mogelijk
• kans op catastrofale schade aan de remblokken tijdens onderhoud

Niet elk product hoeft ontworpen te zijn voor reparatie op boardniveau. Maar elk serieus hardwareteam zou moeten begrijpen wat reparatiewerkplaatsen onthullen over de gevolgen van te kwetsbare montagebeslissingen.

Welke hardwareteams moeten leren van iPhone-reparatiepatronen

Voor OEM's, startups en technische teams die compacte consumentenelektronica bouwen, bieden reparatietrends een waardevolle feedbacklus. De nuttigste les is niet ‘maak apparaten gemakkelijker te repareren’ in abstracte zin. De echte les is om te begrijpen welke subsysteembeslissingen vermijdbare stroomafwaartse faaldruk veroorzaken.

Hier zijn zes praktische ontwerp- en productieprioriteiten die volgen uit de reparatiepatronen van smartphones:

1. Beschouw connectoren als componenten die van cruciaal belang zijn voor de betrouwbaarheid

Behandel ze niet als passieve accessoires in de stuklijst. Het ontwerp, de versteviging, de retentie en de lokale mechanische omgeving van het kussen zijn onevenredig belangrijk.

2. Ontwerp flexovergangen met echte beweging in gedachten

Als een kabel buigt, vouwt of zich in de buurt van een spanningsconcentratiezone bevindt, moet dat worden weerspiegeld in de kopergeometrie, de strategie van de verstijvingen en de fysieke routering.

3. Bouw HDI stapels voor een echte thermische en mechanische levensduur

Een compact bord dat met succes in CAD routeert, kan onder veldomstandigheden nog steeds spanning opbouwen rond PMIC's, RF modules of geheugenpakketten.

4. Plan inspectie voor gebieden met verborgen risico

Telefoons bevatten te veel verborgen verbindingen en te weinig toegang om te vertrouwen op oppervlakkig visueel vertrouwen. Röntgenfoto's, AOI, elektrische teststrategie en procesvenstervalidatie moeten vroeg worden gepland.

5. Denk na over de service-impact, zelfs als service niet het hoofddoel is

Vervanging van de batterij, slijtage van poorten, camerawissel en schermreparatie veroorzaken allemaal stress op de elektronica in de buurt. Servicegebeurtenissen maken deel uit van de echte levensduur van het product.

6. Kies een productiepartner die verstand heeft van de compromissen op het gebied van compacte elektronica

Borden van smartphoneklasse hebben meer nodig dan generieke PCB-fabricage. Ze hebben een partner nodig die vertrouwd is met HDI, fijne pitch SMT, flexintegratie, kwaliteitsdiscipline en de inkoop van componenten onder strikte dimensionale beperkingen.

Waarom dit belangrijker is dan i

PhonesHoewel dit artikel iPhone-reparatiepatronen als lens gebruikt, zijn dezelfde lessen van toepassing op veel compacte elektronicasegmenten:

• tablets en handscanners
• wearables en smartwatches
• draagbare medische apparaten
• cameramodules en edge-AI-apparaten
• robuuste mobiele terminals
• compacte industriële HMI's

Deze producten comprimeren allemaal meer functionaliteit in kleinere ruimtes. Als dat gebeurt, wordt de afstand tussen een “klein probleem op het terrein” en een “ernstig probleem op bestuursniveau” kleiner. Een zwak punt in de connector, een toezicht op de flexroutering of een thermische hotspot kunnen snel uitmonden in een hoogfrequente servicelast.

Daarom zijn lessen voor het assembleren van smartphones belangrijk, zelfs als je geen vlaggenschiptelefoon bouwt. Het zijn lessen over dichtheid, interfaces, stress en productiemarges.

Hoe een PCB en PCBA Partner deze risico's kan verminderen

In de ontwerpfase zien veel veldfouten er nog steeds hypothetisch uit. In de reparatiefase worden het dure feiten. De rol van een sterke productiepartner is het verkleinen van de kloof tussen deze twee momenten.

Voor smartphones en andere compacte producten betekent dat doorgaans ondersteuning op vijf gebieden:

• HDI fabricagemogelijkheden voor dichte routing en microvia-structuren
• fijne pitch SMT en BGA montage voor compacte printplaatindelingen
• flex en rigid-flex begrip voor camera-, display- en interconnect-zware producten
• discipline voor het inkopen van componenten voor compacte stuklijsten met een hoge omzet
• inspectie- en kwaliteitscontrolediepte voor verborgen verbindingen en risicozones

Bij SUNTOP Electronics ondersteunen we dit soort constructies via geïntegreerde PCB fabricage-, assemblage-, inkoop- en kwaliteitsworkflows. Teams die werken aan compacte consumenten- of draagbare elektronica hebben vaak niet alleen een kaartleverancier nodig, maar ook een partner die begrijpt waar maakbaarheid, betrouwbaarheid en servicerisico's elkaar kruisen.

Als uw team hardware van smartphoneklasse bouwt, kunnen deze bronnen helpen:

• De toekomst van HDI PCB Technologie
• Flexibel PCB-ontwerp: belangrijke overwegingen en beste praktijken
• SMT PCB/FPC/HDI Montagehandleiding
• BGA Montage-uitdagingen en oplossingen
• Kwaliteitscontroleproces in 6 stappen
• PCB Productiemogelijkheden

En als u op dit moment een compact, storingsgevoelig ontwerp evalueert, kunt u contact opnemen met ons engineeringteam om de maakbaarheid, het assemblagerisico en de prototypeplanning te beoordelen vóór de volumeproductie.

Externe referenties

Voor lezers die externe reparatiecontextreferenties achter deze discussie willen, zijn deze twee links het meest relevant:

• Apple Self Service-reparatie
• iFixit's iPhone-reparatiehandleidingen

Conclusie

Een op reparaties gerichte website lijkt misschien ver verwijderd van PCB-productie, maar onthult vaak wat het veld ontwerpers en fabrikanten blijft proberen te vertellen. Openbare reparatiepatronen rond schermen, batterijen, connectoren, camera's, waterschade en gegevensherstel wijzen allemaal op dezelfde realiteit: de betrouwbaarheid van smartphones is nauw verbonden met HDI kwaliteit, flexstrategie, robuustheid van connectoren, thermisch gedrag en assemblagediscipline op boardniveau.

Dat is de echte les achter iPhone-reparatie. Wat tijdens de service mislukt, begint vaak al veel eerder in de levenscyclus van een product als ontwerp-, stapel-, assemblage- of inspectiebeslissing.

Voor teams die compacte elektronica bouwen, is de slimste zet om niet te wachten tot de vraag naar reparaties deze zwakke punten blootlegt. Het is ontwerpen en produceren met deze lessen al in gedachten.
